光ファイバー高速コネクタを取り付ける方法は?

2026-01-23

光ファイバー高速コネクタの設置は、Fiber to the Home (FTTH) およびオンサイトメンテナンスの重要なスキルです。簡単に言えば、設置プロセスには 4 つの主要なステップが含まれます。つまり、ファイバーの剥離と清掃、ファイバーの切断、挿入と固定、そして最後にハウジングのロックです。このコールドスプライシング技術により、高価な融着接続機が不要になり、シンプルなワイヤストリッパとクリーバだけを使用して、数分で高品質の接続が可能になります。

光ファイバー高速コネクタとは何ですか?

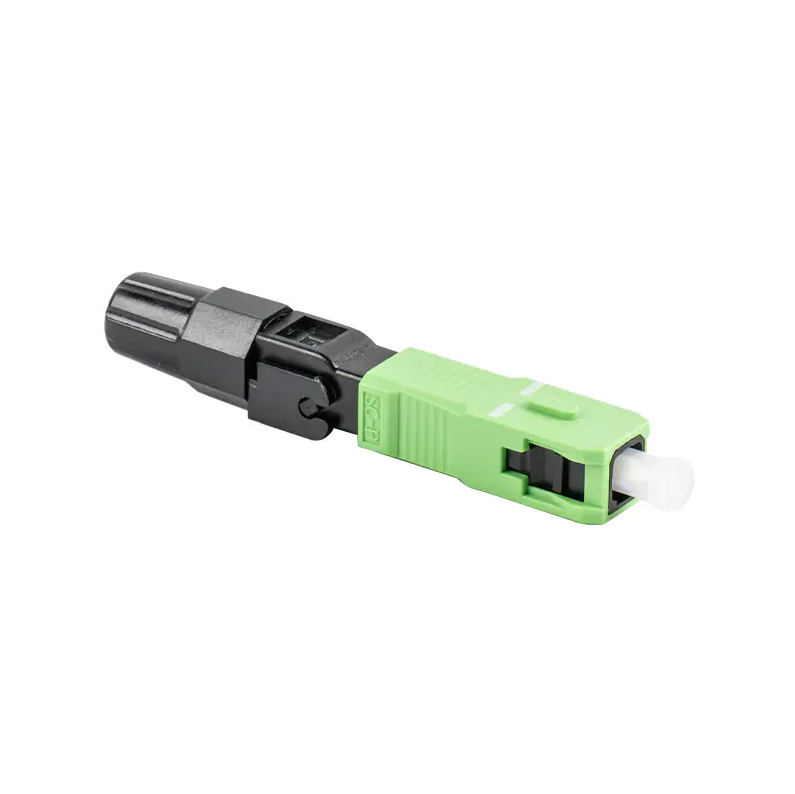

あ光ファイバー高速コネクター業界では一般に「コールドスプライスコネクタ」と呼ばれ、研磨済みの工場グレードのコネクタです。あらかじめ取り付けられたファイバーと屈折率を一致させるゲルが含まれています。設置中は、準備されたファイバーを V 溝に挿入して機械的に接続するだけです。光スプリッタ、分配フレーム、ONU端末などに広く使用されています。

インストール前に必要なツール

開始する前に、接続の品質を保証するための次の専門ツールがあることを確認してください。

ミラーペンチ/ワイヤーストリッパー: ファイバーのコーティングを剥がすのに使用します。
固定長ファイバーストリッパー: 正確なファイバーストリッピング長を保証します。
ファイバークリーバー: ファイバー端面の平坦度を決定する重要なツールです。
糸くずの出ないワイプとアルコール (純度 99% 以上): 繊維の芯を徹底的に洗浄するために使用されます。
赤色ライトペン (オプション): 接続の導通テストに使用します。

詳細なインストール手順

1. テールキャップの挿入とファイバの被覆を剥がす

まず、あらかじめ挿入しておきます。光ファイバー高速コネクタのテールキャップをファイバーに取り付けます。次に、固定長ファイバーストリッパーを使用して、ファイバーの外側のジャケットとコーティングを剥がします。標準では、外側の保護シースを約 50 mm 剥ぎ取り、約 20 mm の裸のファイバを露出させます (具体的な長さはコネクタブランドの指示によって異なります)。

2. ファイバーのクリーニング

これは最も見落とされがちですが、最も重要なステップです。アルコールに浸した糸くずの出ないワイプを使用して、裸のファイバーをしっかりと拭きます。「キュッキュッ」という音はきれいであることを示します。清掃したファイバを再度手で触らないでください。

3. 正確な切断

ファイバをクリーバのガイド溝に置きます。光ファイバー高速コネクターs 切断長さについては厳しい要件があります (通常、裸のファイバの長さは 10 ～ 12 mm)。端面が平らでバリがないことを確認してください。

4. 挿入と機械的ロック

光ファイバがわずかに円弧を描くまで、ゆっくりとコネクタ本体に挿入します。これは、ファイバコアが事前に取り付けられたファイバに密着していることを示します。このとき、上部のロックカバー（圧着部）を押し下げてファイバを固定します。

5. ハウジングの組み立て

テールキャップを押し戻して締め、コネクタハウジングを取り付けます。この時点で、赤色のライトペンを使用してもう一方の端から光を当て、接続点での光漏れを確認できます。光漏れがない場合は、接続が成功したことを示します。

接続成功率を向上させるためのヒント

清潔な環境を維持します。 埃は光ファイバークイックコネクターにとって最大の敵であり、過度の挿入損失に直接つながります。
切断精度: テストで高い減衰が明らかになった場合、それは通常、切断端面が不均一であることが原因です。再カットをお勧めします。
過度の力を加えないでください。 光ファイバを挿入するときは、ファイバのコアを折ったり、内部の V 溝を損傷したりしないように、穏やかな力で挿入してください。

光ファイバークイックコネクタの設置技術を習得すると、建設効率が向上するだけでなく、光ファイバーネットワークのメンテナンスコストも大幅に削減できます。
