OTDR

OTDR 光ファイバー機器は、光ファイバー ネットワークのテストとトラブルシューティングに使用される専門的なデバイスです。
正確な測定と位置決め: OTDR 光ファイバ機器は、光パルスを注入し、光ファイバ内の後方散乱信号と反射信号を分析することにより、光ファイバ リンクの長さ、損失、反射イベント、障害点の位置を正確に測定できます。これらの機能により、光ファイバー ネットワークの信頼性とパフォーマンスを確保するための重要なツールになります。

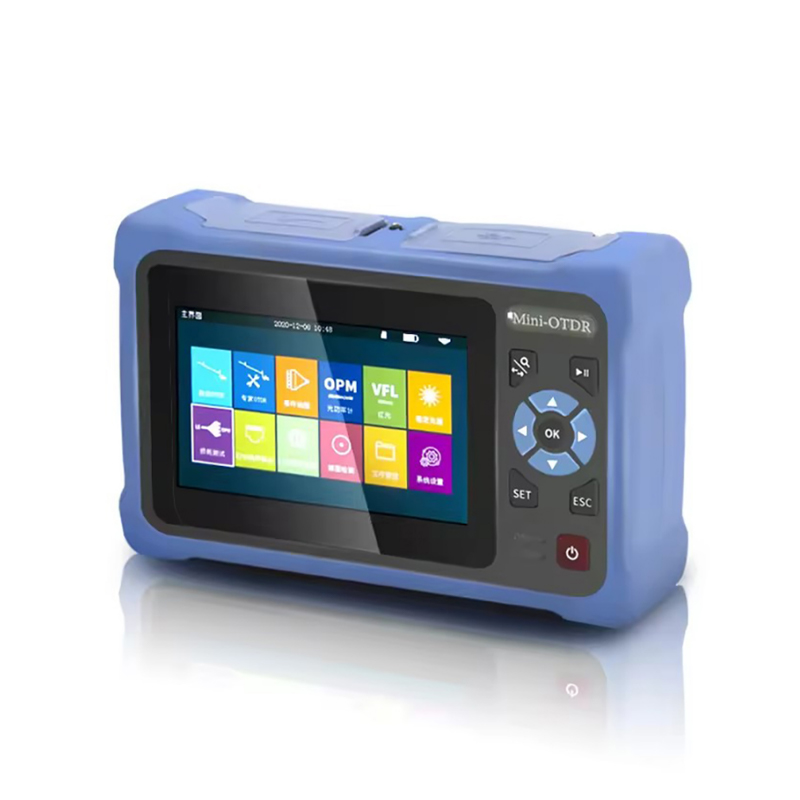

  • NK4000D NK4000D

    NK4000D

    NK4000シリーズOTDRは4.3インチの静電容量式タッチスクリーンを採用してい
私たちについて

Ningbo Goshining Communication Technology Co., Ltd.は、高品質で一流のサービスを備えたあらゆる種類の光ファイバー製品を設計、製造、販売する企業であり、これによりすべての顧客の需要に応え、ワンストップサービスを提供できます。当社の製品には、光ファイバー高速コネクタ、パッチ コード、PLC スプリッタ、ケーブル、配電ボックス、スプライス クロージャ、ターミナル ボックスなどが含まれます。また、独自のブランドの開発を支援するカスタマイズ サービスも提供しています。

証明書
ニュース
  • Jul 10, 2026_Goshining

    光ファイバーのコアとは何ですか?完全ガイド

    の の核心 光ファイバー ファイバーの中央の円筒形の光伝送領域で、超高純度の石英ガラスまたは特殊なプラスチックで製造されており、データエンコードされたレーザーまたは LED パルスが送信機から受信機まで通過します。長距離通信用に設計されたシングルモード ファイバでは、このコアの寸法はわずか 直径8～10ミクロン 人間の髪の毛の約10分の1の太さ。コアの周囲は屈折率がわずかに低いクラッド ガラスの層...
    続きを読む
  • Jul 03, 2026_Goshining

    光ファイバーインターネットはいつ登場しましたか?完全な歴史とタイムライン

    今日、住宅顧客が認識している形式の光ファイバー インターネットは、最初に商用化されました。 2001 、SBC Communications が米国でファイバー・トゥ・ザ・ホーム (FTTH) サービスの提供を開始し、続いて Verizon がはるかに大規模な FiOS を展開したとき 2004 。ただし、基礎となる光ファイバー技術自体ははるかに古く、最初の商用光ファイバー電話システムは実用化されました。 ...
    続きを読む
  • Jun 24, 2026_Goshining

    How Fiber Optic Cables Are Made: From Raw Glass to Global Networks

    Fiber optic cables are made by first creating an ultra-pure glass cylinder called a preform, then heating and stretching that preform in a drawing tower until it becomes a hair-thin glass fiber roughly 125 microns in diameter, before coati...
    続きを読む
OTDR Industry knowledge

の動作メカニズム OTDR レーダーシステムと同様であり、正確な光時間領域分析を通じてファイバーリンク診断を実現します。

パルス放射システム: OTDR には、特定の波長の狭い光パルスを放射する高安定レーザー光源が内蔵されています。パルスエネルギーは100mWに達することがあり、幅は試験距離の分解能を決定し、繰り返し周波数（1kHz〜50kHz）は測定速度に影響します。インテリジェントパルス制御システムは、試験距離に応じてパラメータの組み合わせを自動的に最適化できます。

後方散乱解析: 光パルスが光ファイバー内を伝送されると、レイリー散乱 (総光パワーの約 0.0001%) が生成され、一部の光子 (約 -50dB ～ -80dB) が元の経路に沿って戻ります。 OTDR は、高感度の APD 検出器を通じてこれらの微弱な信号を捕捉し、その戻り時間と強度を正確に記録します。散乱光の強度は光ファイバの減衰係数に比例し、散乱曲線の傾きを解析することで任意の2点間の損失を計算できます。

反射イベントの検出: 光パルスがコネクタ、機械的接合部、または光ファイバーの端面に遭遇すると、強いフレネル反射 (散乱よりも 1000 倍以上強い) が生成されます。これらの反射ピーク (最大 45dB のダイナミック レンジ) を識別することで、OTDR はさまざまなイベント ポイントの位置を正確に特定し (精度 ±0.5 メートル)、その反射損失を計算します (精度 ±0.1dB)。特別なアルゴリズムにより、アクティブ コネクタ (強い反射) と融合ポイント (反射なし) のさまざまな特性を区別できます。

インテリジェントなデータ処理: 最新の OTDR はデジタル信号処理テクノロジーを使用し、複数の平均化を通じて S/N 比を向上させます。機械学習アルゴリズムは、20 を超える典型的なイベント タイプ (曲げ損失、水のピークの減衰など) を自動的に識別し、専門的なテスト レポートを生成できます。多波長テスト機能（2波長同期または3波長同期）により、光ファイバの分散特性や波長依存減衰量を総合的に評価できます。
