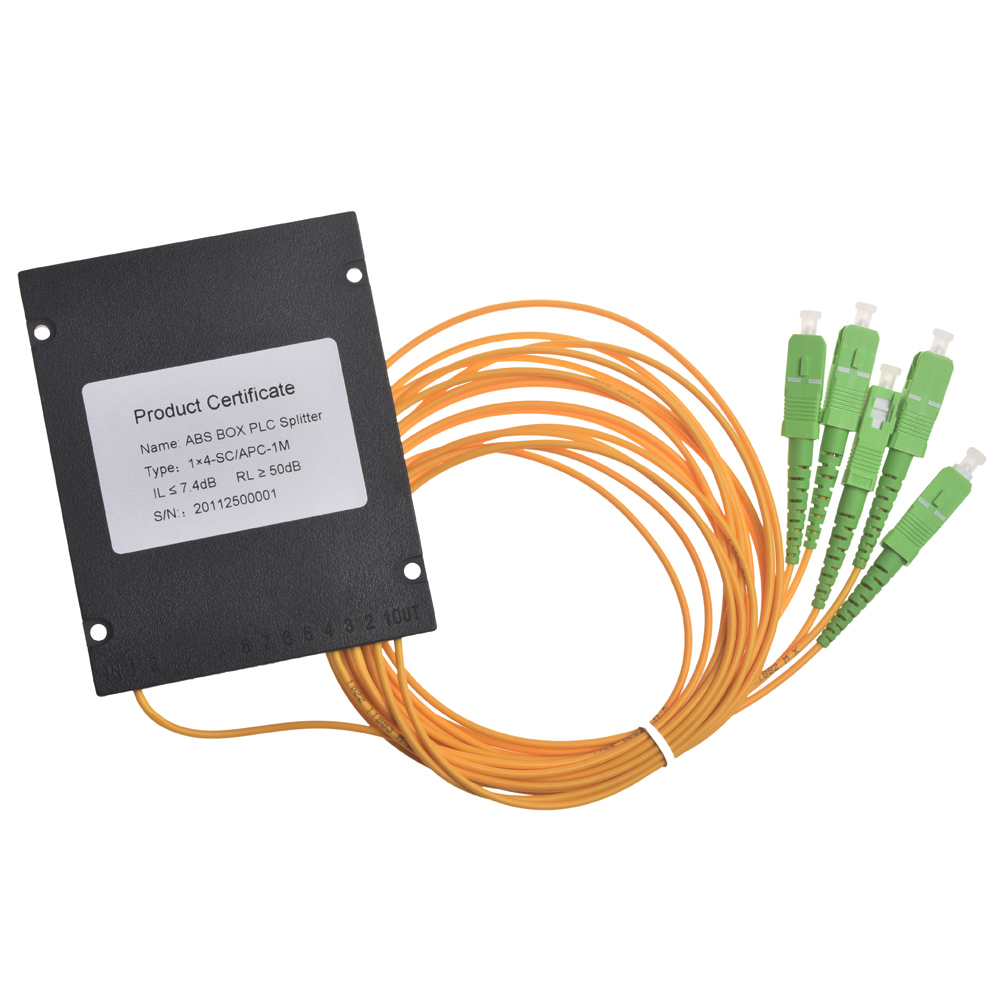

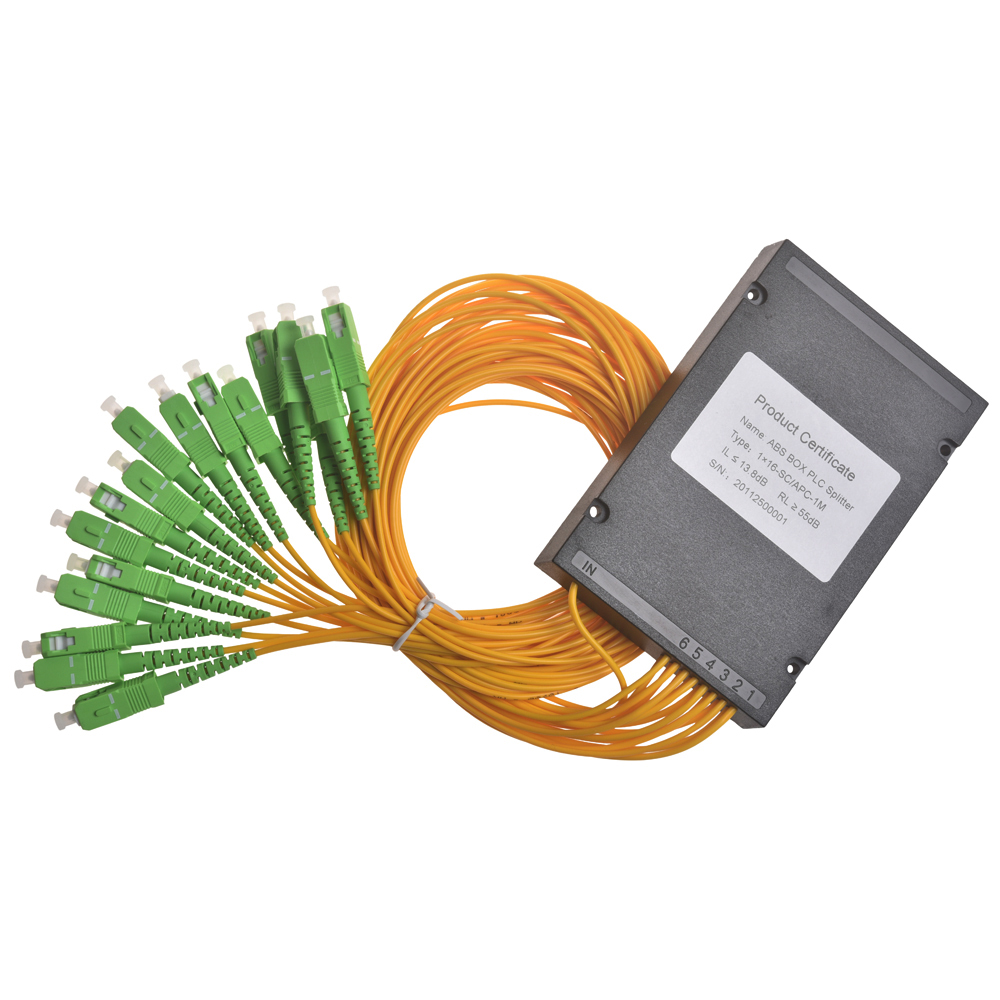

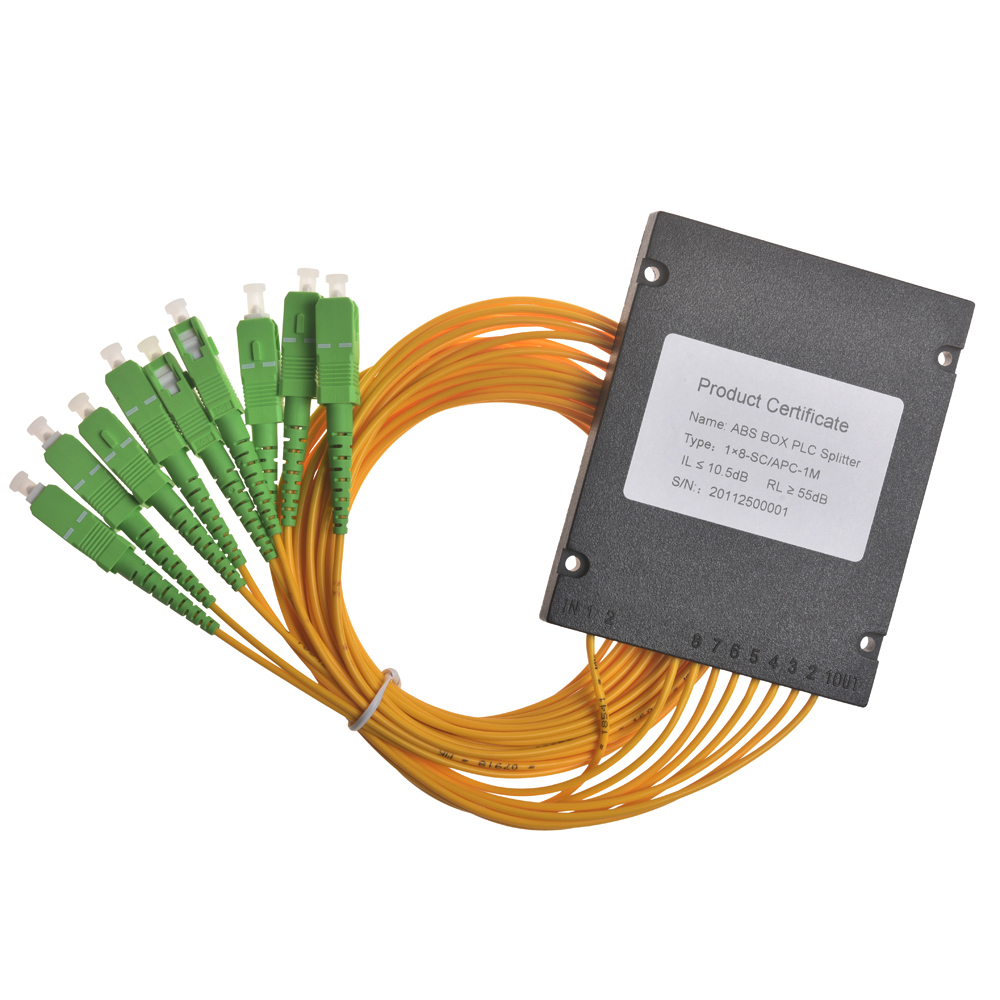

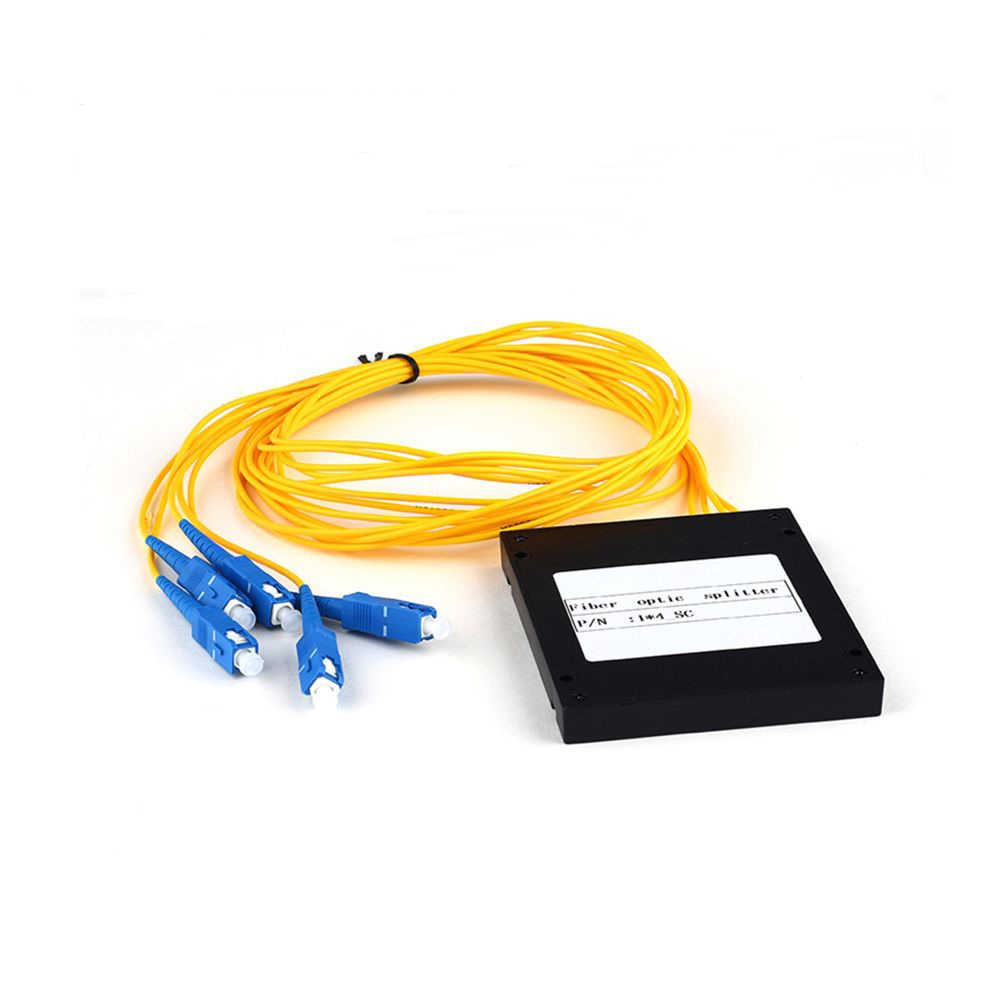

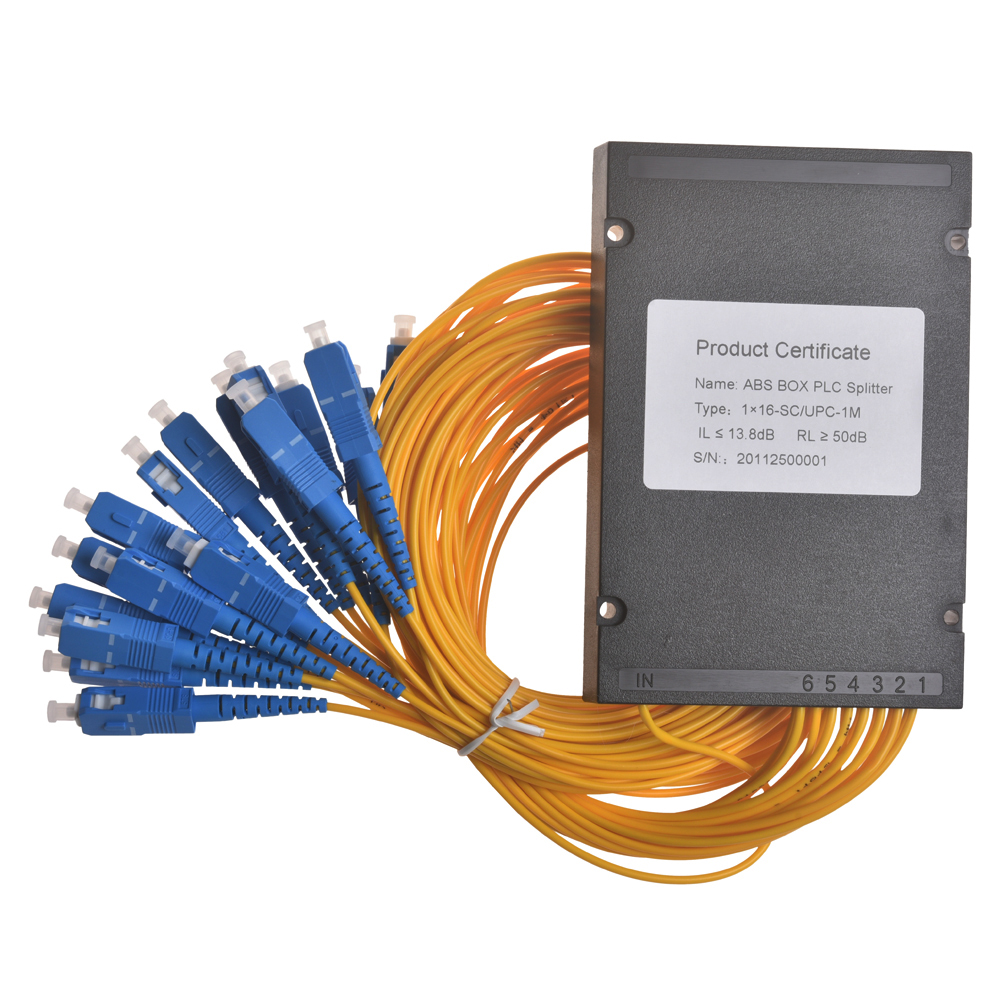

ABS ボックス光ファイバー PLC スプリッター

ABS ボックス光ファイバー PLC スプリッターは、入力光信号を複数の出力信号に均等に分割したり、複数の信号を 1 つにマージしたりするために使用されるパッシブ光デバイスです。
ABS ボックスはサイズが小さく、設置と保守が簡単で、高密度の導入環境に適しています。さまざまなアプリケーションシナリオに適応するために、ボックスパッケージやモジュラーデザインなど、さまざまなパッケージ形態があります。
ABS ボックスは重要な役割を果たし、FTTH 展開を効率的にサポートできるため、現代のパッシブ光ネットワークに不可欠な主要コンポーネントとなっています。

私たちについて

Ningbo Goshining Communication Technology Co., Ltd.は、高品質で一流のサービスを備えたあらゆる種類の光ファイバー製品を設計、製造、販売する企業であり、これによりすべての顧客の需要に応え、ワンストップサービスを提供できます。当社の製品には、光ファイバー高速コネクタ、パッチ コード、PLC スプリッタ、ケーブル、配電ボックス、スプライス クロージャ、ターミナル ボックスなどが含まれます。また、独自のブランドの開発を支援するカスタマイズ サービスも提供しています。

証明書
ニュース
  • Jul 10, 2026_Goshining

    光ファイバーのコアとは何ですか?完全ガイド

    の の核心 光ファイバー ファイバーの中央の円筒形の光伝送領域で、超高純度の石英ガラスまたは特殊なプラスチックで製造されており、データエンコードされたレーザーまたは LED パルスが送信機から受信機まで通過します。長距離通信用に設計されたシングルモード ファイバでは、このコアの寸法はわずか 直径8～10ミクロン 人間の髪の毛の約10分の1の太さ。コアの周囲は屈折率がわずかに低いクラッド ガラスの層...
    続きを読む
  • Jul 03, 2026_Goshining

    光ファイバーインターネットはいつ登場しましたか?完全な歴史とタイムライン

    今日、住宅顧客が認識している形式の光ファイバー インターネットは、最初に商用化されました。 2001 、SBC Communications が米国でファイバー・トゥ・ザ・ホーム (FTTH) サービスの提供を開始し、続いて Verizon がはるかに大規模な FiOS を展開したとき 2004 。ただし、基礎となる光ファイバー技術自体ははるかに古く、最初の商用光ファイバー電話システムは実用化されました。 ...
    続きを読む
  • Jun 24, 2026_Goshining

    How Fiber Optic Cables Are Made: From Raw Glass to Global Networks

    Fiber optic cables are made by first creating an ultra-pure glass cylinder called a preform, then heating and stretching that preform in a drawing tower until it becomes a hair-thin glass fiber roughly 125 microns in diameter, before coati...
    続きを読む
ABS ボックス光ファイバー PLC スプリッター Industry knowledge

エンドツーエンドの光ファイバー ソリューションの大手プロバイダーとして、Ningbo Goshining Communication Technology Co., Ltd. は、次のような高性能 PLC スプリッターの設計と製造を専門としています。 ABS ボックス PLC 光ファイバー スプリッター .

ABS ボックス PLC 光ファイバ スプリッタは、平面光導波路 (PLC) 技術に基づく光受動デバイスで、ABS (アクリロニトリル-ブタジエン-スチレン共重合体) エンジニアリング プラスチック ハウジングにパッケージ化されています。その中心的な機能は、入力光信号を特定の比率（1xN または 2xN など）で複数の出力ポートに分配し、光パワーの均一な分配を実現することです。これは、Fiber to the Home (FTTH) や Fiber to the Building (FTTB) などのパッシブ光ネットワーク (PON) の重要なコンポーネントです。

1. 構造と梱包
シェル材質：ABSエンジニアリングプラスチック。この材料は、優れた機械的強度、軽量、耐食性、耐環境応力亀裂性、優れた絶縁性能、高い費用対効果の特性を備えています。
内部構造: PLC スプリッター チップ (通常は石英基板)、入力/出力ファイバー アレイ (通常はベア ファイバーまたはコネクタ ピグテール)、および精密な光学的位置合わせおよび固定構造が含まれています。
パッケージング：内部の光コンポーネントを物理的に保護するためのボックスタイプのデザインを採用しており、取り付けおよび固定ポイント（取り付け耳やネジ穴など）があり、光ケーブルジャンクションボックス、分配フレーム、スプリッターボックスなどの場所への取り付けおよび固定に便利です。
ポート構成: 一般的なポート タイプには、アダプター ポート (SC/APC、SC/UPC、LC/APC、LC/UPC など) またはファイバー ピグテール (900μm タイト バッファー ファイバーまたは 2.0/3.0 mm 光ケーブルなど) が含まれます。一般的な分割比は、1x2、1x4、1x8、1x16、1x32、1x64、2x4、2x8、2x16、2x32、2x64 などです。

2. コア技術：平面光導波路（PLC）
Ningbo Goshining は、高度な半導体プロセスを利用して、以下を備えた PLC スプリッターを製造しています。
PLC スプリッターは、半導体プロセス (フォトリソグラフィーやエッチングなど) を使用して、石英基板上に正確な光導波路を作成します。
入力光信号は導波路構造を通じてマルチレベル分割を受け、複数の出力ポートで光パワーの均一な分布が実現されます。
フューズドベントテーパ（FBT）スプリッタと比較して、PLC テクノロジーには、良好な分割均一性、低い波長関連損失、広い動作帯域幅（1260nm ～ 1650nm をカバー）、良好なチャネル一貫性、高い安定性、および高密度分割（1x32、1x64 など）への適合性という利点があります。

3. 主要な性能パラメータ
すべての Goshining PLC スプリッターは、業界のベンチマークを満たすために厳格なテストを受けています。
動作波長: 通常は 1260nm ～ 1650nm 帯域向けに設計されており、PON システムで使用される 1310nm、1490nm、および 1550nm の波長と互換性があります。
挿入損失: 光信号がスプリッタを通過した後に発生するパワー減衰を指します。標準値は、分割比が増加するにつれて増加します (例: 1x8 は約 10.7dB ± 0.8dB、1x32 は約 17.5dB ± 1.5dB)。
均一性: 各出力ポート間の挿入損失の最大差を指します。通常の値は、1.0dB 未満 (1xN の場合) または 1.5dB 未満 (2xN の場合) です。
偏波依存損失: 偏波状態の変化による挿入損失の変化。標準値は 0.3dB 未満です。
指向性：入力ポートの信号光が他の入力ポートに漏れる度合い。標準値は 55dB より大きくなります。
リターンロス: デバイスの反射光の大きさを測定するパラメータ。 APC タイプのコネクタを使用する場合、標準値は 60dB を超えます。 UPC タイプのコネクタを使用する場合、標準値は 50dB を超えます。
動作温度範囲: 通常 -40°C ～ 85°C、ほとんどの屋外および屋内アプリケーション環境の要件を満たします。
保管温度範囲: 通常 -40°C ～ 85°C。

4. 主な適用シナリオ
家庭/建物/ノードへのファイバー: FTTH/FTTB/FTTC ネットワークのコア光スプリッターとして、光回線終端装置 (OLT) と光ネットワーク終端装置 (ONT/ONU) の間の光配線ポイント (光クロスコネクト ボックス、スプリッター ボックス、配線フレームなど) に導入されます。
パッシブ光ネットワーク: BPON、GPON、EPON、10G PON (XG-PON、XGS-PON、10G-EPON) などの標準 PON システムで広く使用されています。
ファイバーテスト: 実験室またはフィールドテストで実際のリンクにおける光分割損失をシミュレートするために使用されます。
ケーブル TV ネットワーク: ハイブリッド光ファイバー同軸ネットワーク (HFC) で RF ビデオ信号を送信します。
分散アンテナ システム: 光信号を複数のリモート アンテナ ユニットに分散するために使用されます。

5. 設置および使用上の注意
クリーニング: 埃による汚染やさらなる損失を避けるために、取り付ける前に必ずファイバー コネクタの端面をクリーニングしてください。
曲げ半径: ファイバー ピグテールまたはケーブルの過度の曲げを避け、最小曲げ半径 (通常はケーブル直径の 10 ～ 20 倍) よりも大きくしてください。
張力: ピグテールやケーブルに過度の張力や側圧を加えないようにしてください。
環境保護: ABS シェルには一定の保護機能がありますが、屋外または過酷な環境に設置する場合は、スプリッターを密閉された防水ボックスに確実に配置する必要があります。
アダプタの一致: スプリッタ ポート アダプタのタイプ (SC、LC など) および端面研削方法 (UPC、APC など) が、接続されているファイバ ジャンパと完全に一致していることを確認します。
