光ファイバーPLCスプリッター

光ファイバー PLC (平面光波回路) スプリッターは、入力光信号を複数の出力信号に均等に分割する (または複数の信号を 1 つに結合する) パッシブ光デバイスです。これは、GPON、EPON、XGS-PON などの PON (パッシブ オプティカル ネットワーク) システムの主要コンポーネントであり、効率的な FTTH (Fiber-to-the-Home) 展開を可能にします。

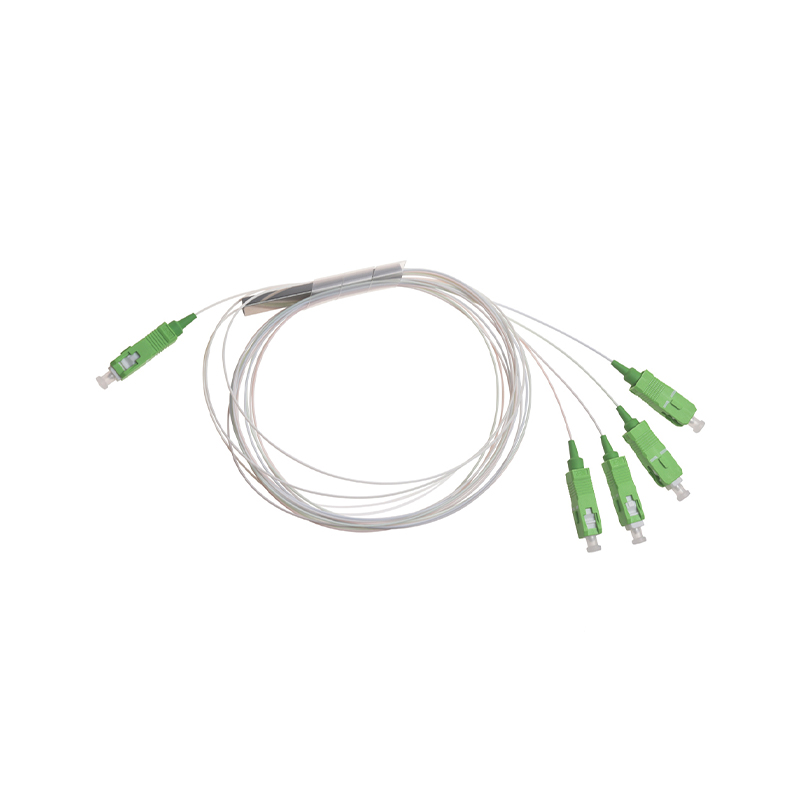

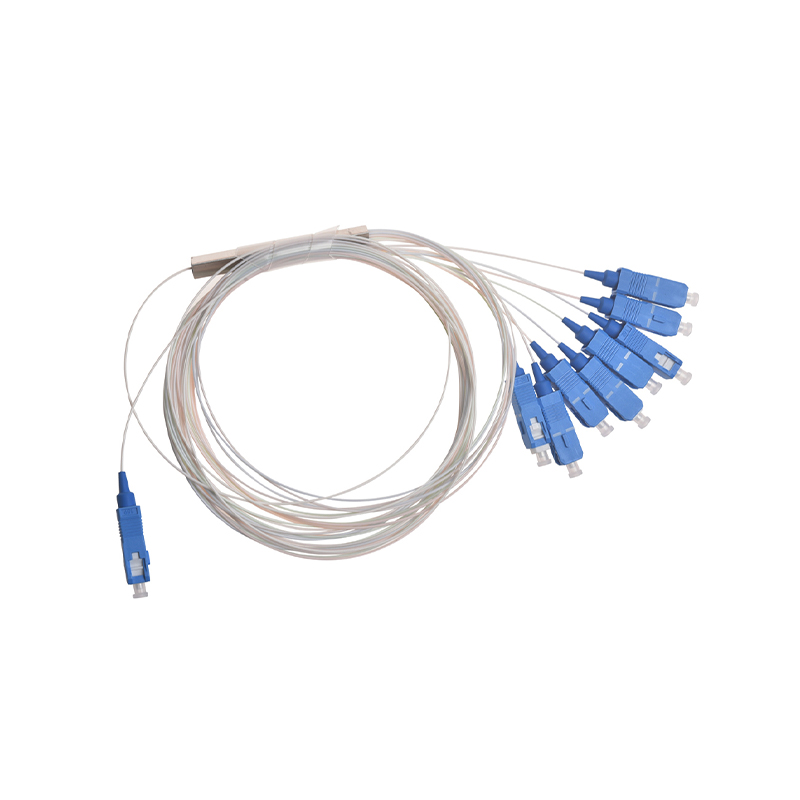

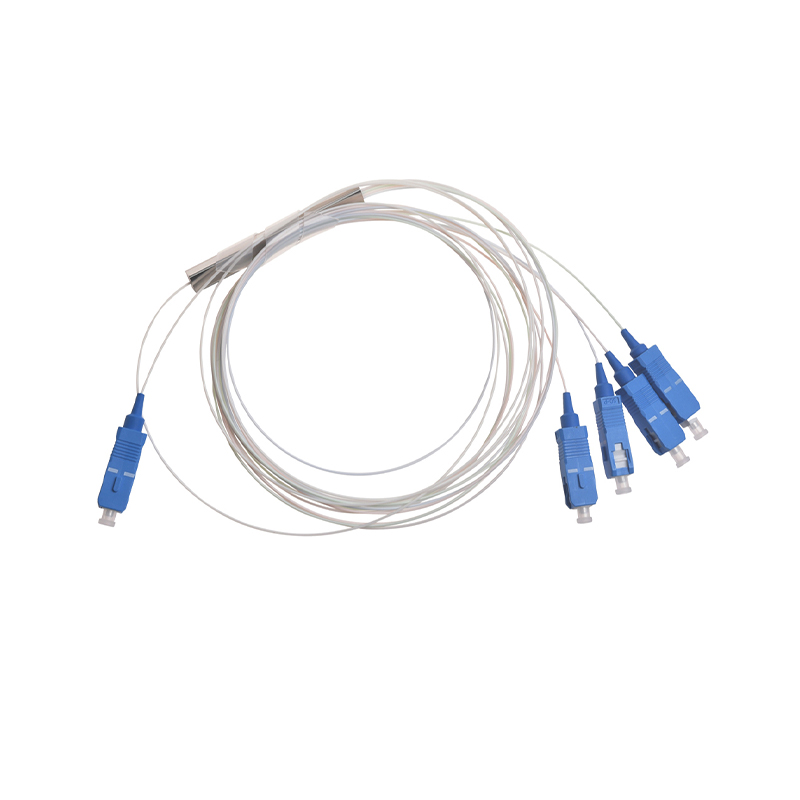

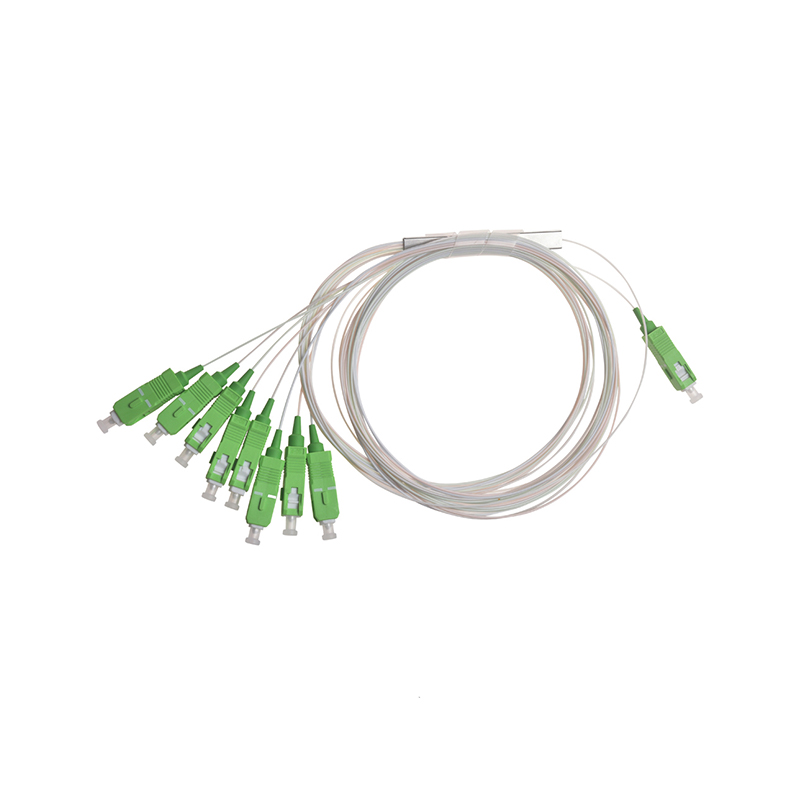

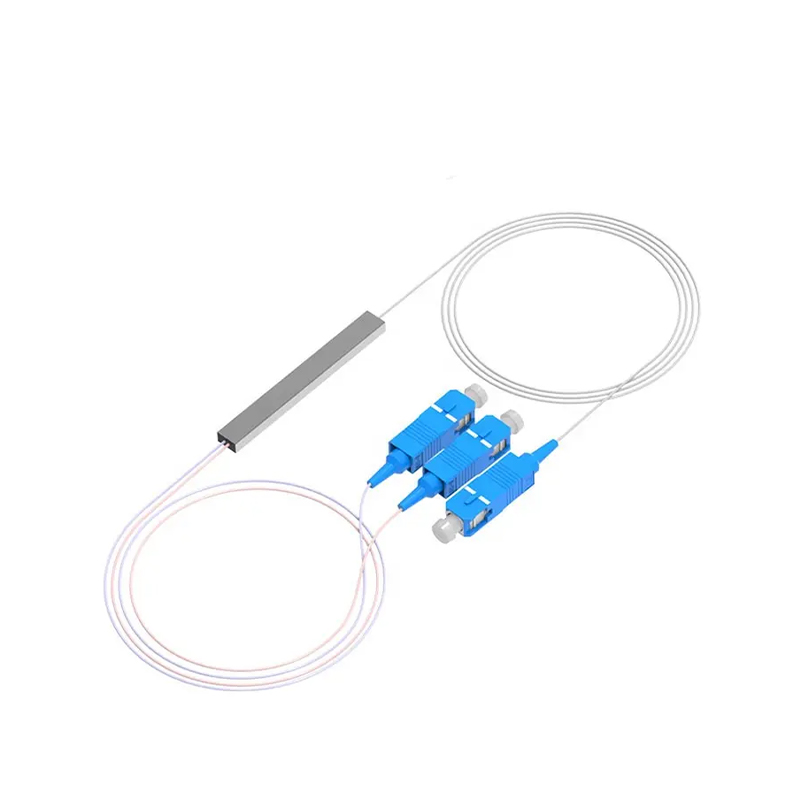

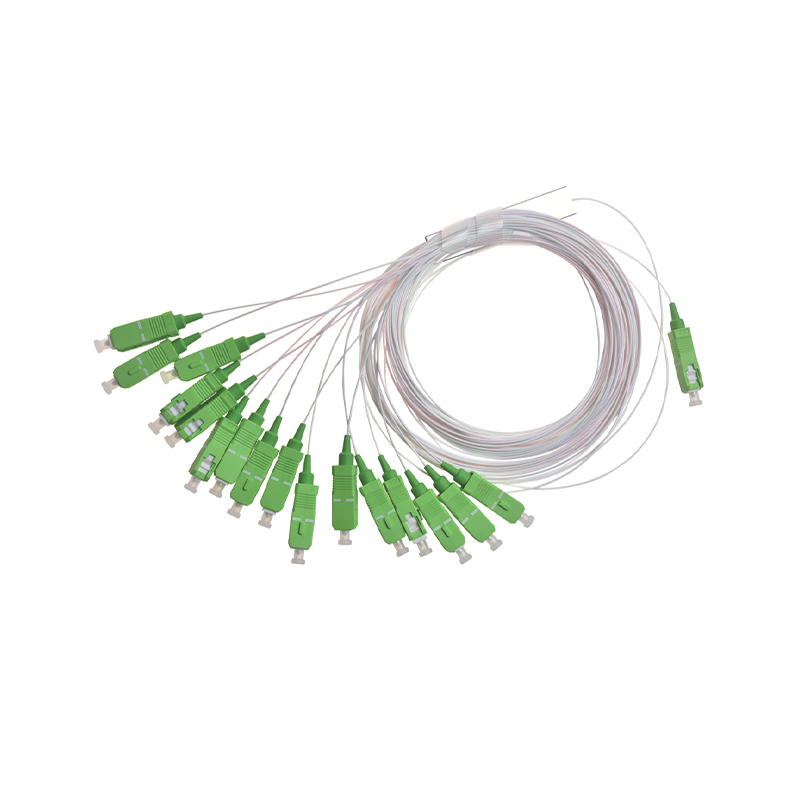

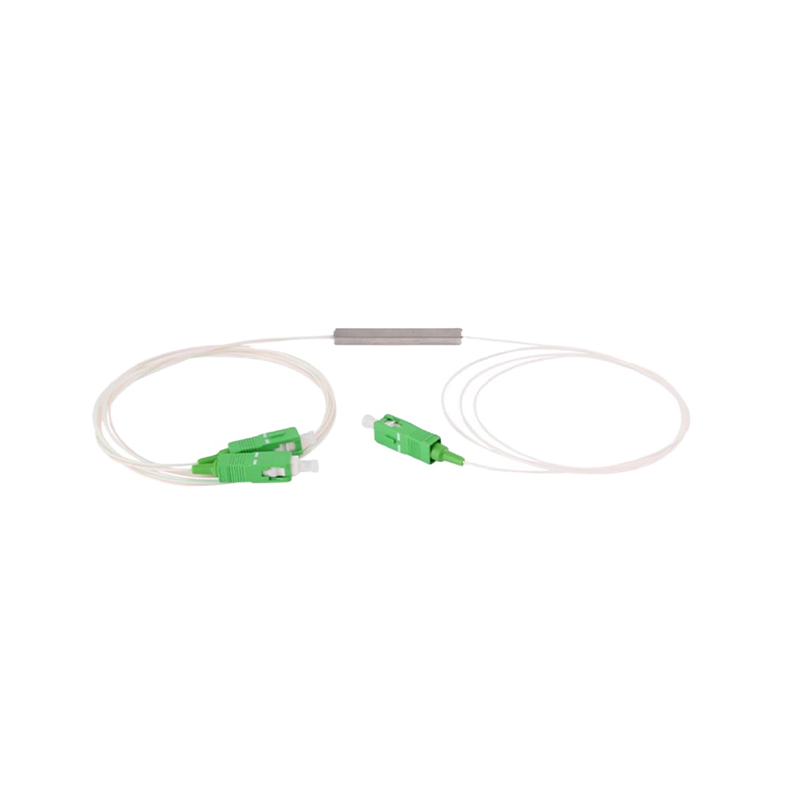

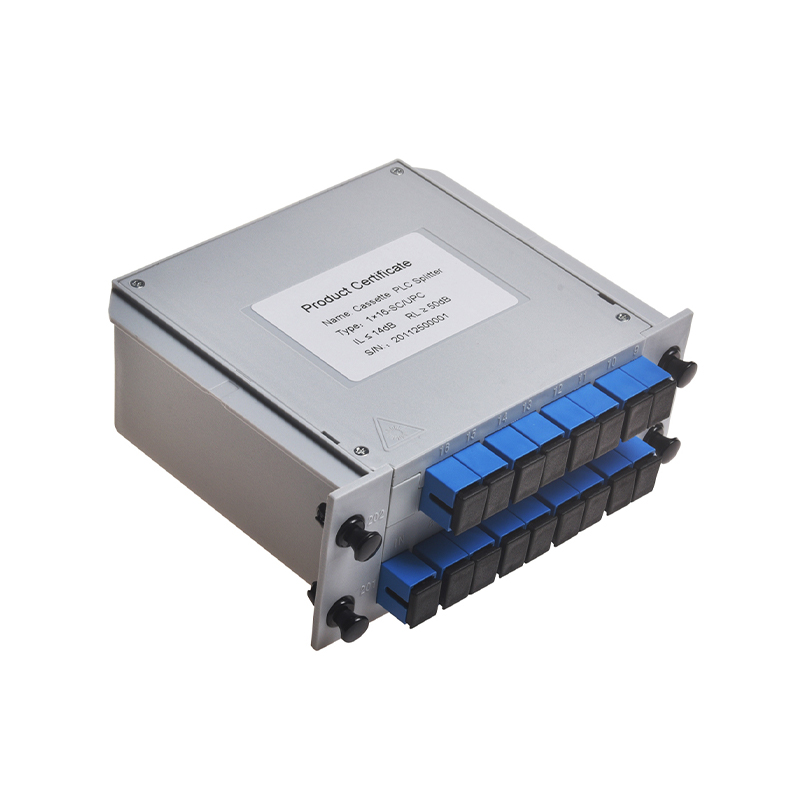

共通フォームファクタ： ベアファイバー（ミニモジュール）、ABSボックスタイプ、LGXカセット、ラックマウント可能。
PLC スプリッタは、その精度、拡張性、信頼性により、最新の PON ネットワークの業界標準となっています。これは、FTTH 導入、5G インフラストラクチャ、データ集約型ネットワークには不可欠です。

当社について

Ningbo Goshining Communication Technology Co., Ltd. は、高品質かつ最高級のサービスを提供する光ファイバー製品のフルラインアップを開発、製造、販売する企業であり、お客様のあらゆる要件を満たし、総合的なサービスを提供します。当社の製品には、光ファイバー高速コネクタ、パッチコード、PLCスプリッタ、ケーブル、配電ボックス、融着接続クロージャ、端子箱などが含まれます。また、お客様独自のブランド開発を支援するカスタムオーダーサービスも提供しています。

認証
ニュース
  • Sep 11, 2026_Goshining

    ファイバーコネクタの汚れ: 原因、信号損失、クリーニング手順と予防

    ファイバー コネクタの汚れは、ファイバー ネットワークにおける光信号損失、断続的な接続、および早期の機器損傷の現場レベルの主な原因です。コネクタが汚れているとは、フェルールの端面 (アダプタ内の別のコネクタと接触する研磨面) にほこり、油、糸くず、湿気、またはプロセス残留物が付着していることを意味します。シングルモード ファイバのコアの幅はわずか 9 µm であるため、肉眼では見えない粒子が光路の大部分を覆い、リンクに障害が発生する可能性があります。 ...
    詳細
  • Sep 04, 2026_Goshining

    銅線ケーブルと光ファイバーケーブル: 主な違い、速度、コスト、いつ選択するか

    100 メートルを超えるリンク、または 10 Gbps を超えて拡張する必要があるリンクの場合、光ファイバー ケーブルが適切な媒体です。銅線は、ラック内またはデスクトップへの短期間の配線には依然として実用的な選択肢です。今日のネットワークは両方を組み合わせていることが多いため、購入前にパフォーマンス、コスト、設置の違いを理解することが不可欠です。 結論は次のとおりです。帯域幅、距離、電磁干渉に対する耐性ではファイバーが有利ですが、初期コス...
    詳細
  • Aug 24, 2026_Goshining

    融着接続光ファイバケーブル: プロセス、損失基準、および接続器の選択

    Fiber-to-the-Home の作業員は 2 km のシングルモード ケーブルを繰り出しており、すべての接続点は今後 20 年間、雨、振動、温度変動に耐えなければなりません。融着接続はそれを可能にするプロセスです。2 本の光ファイバーを電気アークで溶接して、永久的な連続したガラス パスを形成します。優れた融着接続では、追加される挿入損失はわずか 0.02 ～ 0.05 dB であり、メカニカル スプライスの損失の約 10 分の 1 です。ケーブル自体...
    詳細
光ファイバーPLCスプリッター 業界知識

Ningbo Goshining Communication Technology Co., Ltd. の中核製品の 1 つとして、 光ファイバーPLCスプリッター （平面光波回路スプリッタ）は、平面光導波路技術に基づいて開発された受動光デバイスです。単一の入力光信号を複数の出力ポートに均等に分配するために使用されます。これは、ファイバー・トゥ・ザ・ホーム (FTTH)、パッシブ光ネットワーク (PON)、およびマルチノード光信号配信ネットワークの重要なコンポーネントです。寧波ゴーシャイニングは、あらゆる種類の光ファイバー製品の設計、製造、販売の統合能力に依存し、ホームアクセスからバックボーンネットワークまでの多様なニーズを満たす高品質で信頼性の高いPLCスプリッターとワンストップの光通信ソリューションを顧客に提供することに尽力しています。

動作原理
PLC スプリッターは、半導体プロセス (フォトリソグラフィーやエッチングなど) を使用して、石英基板上にマイクロ光導波路構造を作成します。入力光信号が Y 型分岐導波路に入った後、カスケード分割構造を使用して 1xN または 2xN の光パワー分布を実現します。分割原理は、モード結合と導波管内の電磁場のエネルギー分布に基づいています。 Ningbo Goshining の PLC スプリッタ設計は、導波路構造パラメータを最適化して光信号分岐の均一性と低損失特性を確保し、FTTH、PON、その他のシナリオに安定した光信号配信を提供します。

コア構造とパッケージング

1. 光導波路チップ
導波路チップはコア部品として高純度二酸化ケイ素（SiO2）や高性能ポリマー材料を使用し、精密な平面光導波路回路により光信号分岐機能を実現します。 Ningbo Goshining は、光学性能の安定性を確保し、1x2 から 2x64 までの柔軟な分割比構成をサポートするために、チップ材料の純度と導波路構造の精度を厳密に管理しています。

2. ファイバーアレイ
入出力端には、高精度に配置されたシングルモード ファイバー アレイ (通常は G.652.D ファイバー) が使用されており、8 度の角度切断と高精度結合技術によって導波路チップにシームレスに接続されています。同社が独自に開発した結合プロセスにより、光ファイバーと導波路の位置合わせ精度が保証され、挿入損失が低減され、製品の一貫性が向上します。

3. 包装形態
Ningbo Goshining は、さまざまなシナリオのニーズを満たすさまざまなパッケージング ソリューションを提供しています。
マイクロパッケージング (Micro): コンパクトな ABS ボックス設計で、光配電ボックスの内部に適しています。
モジュール/プラグインのパッケージ化 (モジュール/プラグイン): 標準 1U ラック モジュール、ODF ラックへの取り付けが簡単。
トレイパッケージング (トレイ): ファイバースプライシングトレイまたは配電ボックスに適合します。
ステンレス鋼チューブパッケージ（ブロックレス）：高温、高湿度などの過酷な環境に適した高い保護レベルの設計。
すべてのパッケージにはシリコーンまたは樹脂が充填されており、機械的安定性と環境耐性が強化されています。

主要なパフォーマンスパラメータ
Ningbo Goshining の PLC スプリッターは、パフォーマンスに関して業界標準に厳密に従っており、顧客のニーズに基づいて主要なパラメーターを最適化しています。
分割比: 1:4、1:8、1:16、1:32、1:64、2x32、2x64 などの柔軟な構成をサポートします。
動作波長: シングルウィンドウ (1310/1490/1550nm)、デュアルウィンドウ (1310/1490nm など)、およびフルバンド (1260-1650nm) をカバーします。
挿入損失 (IL): 標準値の範囲は 3.6dB (1x2) ～ 21.0dB (1x64) で、業界平均より優れています。
均一性: 各出力ポートの挿入損失の差は 1.0dB 以下であり、バランスの取れた信号分配を保証します。
リターンロス (RL): ≥55dB、信号反射干渉を低減。
偏波依存損失 (PDL): ≤0.2dB、異なる偏波状態入力に適応。
環境適応性: 動作温度 -40°C ～ 85°C、保管温度も同じ範囲で、産業用途の要件を満たします。
主な応用シナリオ
あらゆる種類の光ファイバー製品の利点を利用して、Ningbo Goshining の PLC スプリッターは次のシナリオで広く使用されています。

FTTH ネットワーク: 幹線光ファイバー信号を光分配ポイント (ODP) で複数のユーザー端末 (ONT/ONU) に分配します。
PON システム: EPON、GPON、XG-PON、NG-PON2 およびその他の技術の光信号分岐をサポートします。
CATV光ネットワーク：下り放送信号の多チャンネル配信を実現。
光ファイバーセンシングシステム: マルチポイント信号の収集と配信をサポートします。
データセンター/エンタープライズネットワーク：LANや建物の光ケーブル配線のニーズに適応します。
さらに、同社は、顧客の特別なニーズに応じて分割比やパッケージング形式を調整したり、他の光ファイバーコンポーネント（クイックコネクタ、ジャンパーなど）を統合したりするカスタマイズサービスを提供し、プライベートブランド製品の作成を支援します。

製造工程のポイント
Ningbo Goshining の PLC スプリッターの生産は、厳格な品質管理プロセスに従って行われます。
ウェハ堆積: シリコン基板上に高純度シリカ導波路層を成長させます。
フォトリソグラフィーとエッチング: UV 露光と反応性イオン エッチング (RIE) により、あらかじめ設定された導波路パターンを形成します。
アニール処理: 導波路の光学特性を最適化し、伝送損失を低減します。
端面研削および研磨：導波路端面の平坦性と垂直性を確保し、結合効率を向上させます。
ファイバアレイアライメント結合：高精度装置を使用して、光ファイバと導波路端面の正確なアライメントと永久的な接合を実現します。
性能テスト: 挿入損失、均一性、反射減衰量などの主要パラメータの包括的なテスト。
包装保護: シェルを組み立てて保護接着剤を充填し、温度サイクルや振動などの環境信頼性テストに合格します。

選択に関する考慮事項
分岐比率: ネットワーク ユーザーまたは分岐ノードの数に応じて決定されます (1x32、2x64 など)。
動作波長: システムで使用される波長と一致します (シングル/デュアル/トリプル ウィンドウ)。
挿入損失: リンク電力バジェットに含める必要があり、システム マージン要件を満たす製品を選択する必要があります。
包装形態：設置環境（配線ボックス/ラック/屋外）に応じて、マイクロ、プラグイン、トレイ、ステンレスチューブからお選びください。
動作温度: 導入環境 (屋内/屋外) に応じて、商業用または工業用の温度範囲を選択します。
標準への準拠 業界標準への準拠を確認します (例: IEC 61300-3、Telcordia GR-1209-CORE、GR-1221-CORE)。
