LC 光ファイバー高速コネクターを取り付ける方法は?

2026-01-03

最新の光ファイバーネットワークケーブル配線では、LC 光ファイバー高速コネクタは、その小型、低損失、操作の容易さにより、FTTH (Fiber to the Home) およびデータセンター建設のコアコンポーネントとなっています。シンプルな工具を使用して現場でコールドスプライス接続を行うことができるため、複雑な融着接続装置が不要となり、施工効率が大幅に向上します。

I. 準備: 必要なツールと材料

インストールを開始する前に、接続の品質を保証するための次の専門ツールがあることを確認してください。

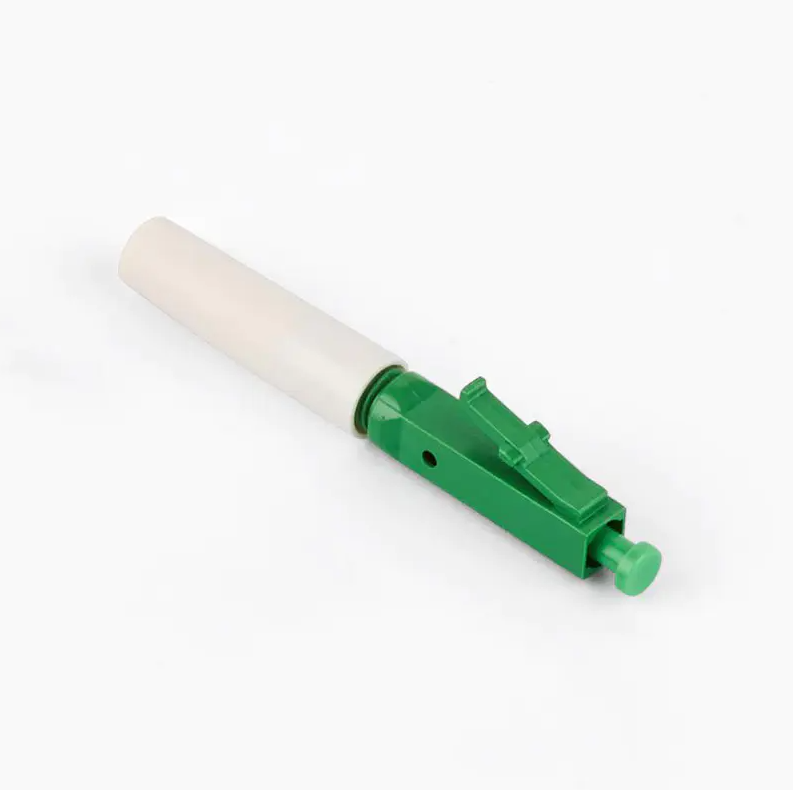

LC 光ファイバー高速コネクターコンポーネント
光ファイバーストリッピングプライヤー（ミラープライヤー）
光ファイバー長ストリッパー
高精度光ファイバー切断機
糸くずの出ないワイプと高純度アルコール
視覚的な障害位置特定 (赤いライトペン)

II. LC 光ファイバー高速コネクターの取り付け手順

1. テールキャップを挿入します。

まず、LC 光ファイバファーストコネクタのテールキャップをファイバにあらかじめ挿入しておきます。これは最も忘れやすいステップです。ファイバーを加工した後に取り付けようとすると、作業をやり直す必要があります。

2. ファイバーのコーティングを剥がします

剥離ペンチを使用して、ファイバーの外側のジャケットと内側のコーティングを取り外します。通常は 40mm ～ 50mm の剥離長さが推奨されます。ガラス繊維の表面に損傷を与えないように、このプロセス中に均一な圧力を加えてください。

3. ファイバーを掃除する

アルコールで湿らせた糸くずの出ないワイプを使用して、裸のファイバーを掃除します。微細な塵粒子があると光ファイバーコネクタの挿入損失が増加するため、この手順は非常に重要です。

4. ファイバーを切断する

洗浄したファイバーを長さストリッパーに置き、LC 光ファイバー高速コネクターに必要な仕様に従って切断します (通常、10mm ～ 12mm の裸ファイバー長が必要です)。高精度の包丁を使用して端面を平らにします。

5.挿入してロックする

準備したファイバをコネクタ本体に慎重に挿入します。コネクタ内部のファイバにわずかな曲がり (「マイクロベンド」) が観察される場合、これはファイバが事前に埋め込まれたファイバコアと完全に接触していることを示しています。この時点で、ロッキングスイッチを押してファイバを固定し、テールキャップを締めます。
