光ファイバー端子箱の役割は何ですか？

2025-12-05

現代の通信ネットワークでは、光ファイバー端子箱 (光ファイバーターミナルボックス) は、一般に光ファイバーディストリビューションボックス、光ファイバーコリドーボックス、または光ファイバースプリッターボックスとしても知られており、光ファイバーケーブル配線に不可欠な主要コンポーネントです。これは光ファイバーネットワークの「中枢神経系」のように機能し、外部の光ファイバーケーブルを内部機器またはユーザーの光ファイバーケーブルに接続、保護、管理するという重要な責任を負います。

光ファイバー端子箱のコア機能

の光ファイバー端子箱は、光通信リンクにおける複数の主要な操作を統合して、光信号伝送の安定性と信頼性を確保するために独創的に設計されています。その主な機能は次のように要約できます。

1. ケーブルの導入、固定、保護

固定機能

外部から導入された光ファイバーケーブルは、張力や振動によるズレを防ぐため、光ファイバー端子箱内にしっかりと固定し、光ファイバー接続点の安定性に影響を与えないようにする必要があります。

保護機能

の fiber optic terminal box provides a robust enclosure that effectively protects the cable ends and internal fiber optic cables from environmental factors (such as dust, moisture, and accidental physical impacts) from corrosion and damage.

2. 光ファイバーの接続と保管

スポンジ機能

の fiber optic terminal box contains a dedicated fusion splice tray for splicing bare fibers and pigtails within the incoming optical cable. This is a crucial step in permanently connecting the external backbone optical cable to the internal connecting cables.

ストレージ機能

スプライス後、未使用または余分なファイバとスプライスされたコネクタは、適切な曲げ半径を維持し、光の減衰を防ぎ、その後のメンテナンスと管理を容易にするために、きちんとコイル状にしてスプライストレイに保管する必要があります。

3. 光ファイバー終端とパッチ接続

終了

の other end of the pigtail is pre-installed with fiber optic connectors (such as SC, LC, etc.). These connectors are fixed to the panel of the fiber optic terminal box via adapters. This process is called fiber optic termination.

パッチ接続

ユーザーまたはデバイスは、アダプタを通じて光ファイバパッチコードを使用して光ファイバ端子箱を光伝送機器 (OLT、ONT、光モデムなど) に接続することができ、柔軟な信号配信とルーティングが可能になります。これは、光ファイバーアクセスを実現するための最終ステップです。

4. 総合的な管理・メンテナンスの利便性

一元管理

光ファイバ端子ボックスは、複雑な光ファイバ接続、パッチコード、およびスプライスポイントを 1 つのエンクロージャ内に集中させ、管理効率とケーブル配線の美しさを大幅に向上させます。

簡単なメンテナンス

モジュール式で明確にラベルが付けられた設計により、技術者は障害を迅速に特定してトラブルシューティングを行うことができます。スプライシング、パッチコードの変更、定期検査など、他のラインに影響を与えることなくすべてを効率的に完了できます。

アプリケーションシナリオと光ファイバー端子箱の重要性

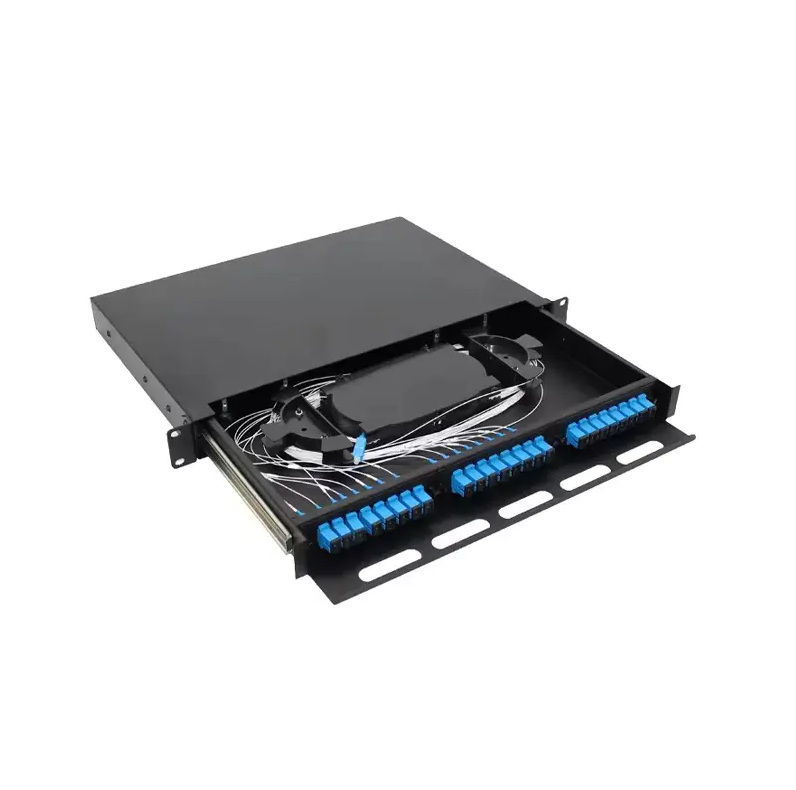

光ファイバー端子箱には、卓上型、壁掛け型、ラックマウント型までさまざまなタイプがあり、次のようなさまざまな光通信シナリオで広く使用されています。

FTTH (ファイバー・トゥ・ザ・ホーム): 廊下またはユーザーの家の光ファイバーケーブルアクセスの終端ポイントとして機能します。
LAN（ローカルエリアネットワーク）： データセンターまたはエンタープライズネットワークのケーブル配線における光ファイバーケーブルの集約と分配に使用されます。
基地局と機器室: 光ファイバーケーブルが通信機器に入る前の移行および保護デバイスとして機能します。

の fiber optic terminal box is more than just a simple shell; it is a critical hub ensuring the smooth, reliable, and efficient transmission of optical signals from the outdoor backbone network to the user terminal.
