2026-04-16
の理想的な容量を決定するには、 光ファイバー端子箱 (FOTB) 、繊維数を一致させる必要があります。 12 コア、24 コア、または 48 コア —現在のアクティブな加入者密度に合わせて、 20～30%の成長率 将来の拡張のために。適切な容量を選択すると、過剰なプロビジョニングによる高額な初期資本支出が防止され、アンダープロビジョニングによる技術的なボトルネックが回避されます。
光ファイバー端子箱容量 ユニットが終端、接続、およびエンドユーザーに配布できるファイバー コアの最大数を指します。この物理的な制限は、アダプター ポート (SC、LC、または FC) の数と、スプライス トレイとケーブル管理に使用できる内部スペースによって定義されます。
現代では FTTH (ファイバー・トゥ・ザ・ホーム) そして FTTB (ファイバー・トゥ・ザ・ビルディング) 導入では、端子ボックスは、配電ケーブルと顧客構内につながるドロップ ケーブルの間のブリッジとして機能します。あ 12芯光ファイバー端子箱 通常は小規模な住宅クラスターに使用されますが、 48コアモデル 高密度集合住宅や商業拠点では標準です。選択した容量によって、ネットワークの拡張性とメンテナンスの効率が決まります。

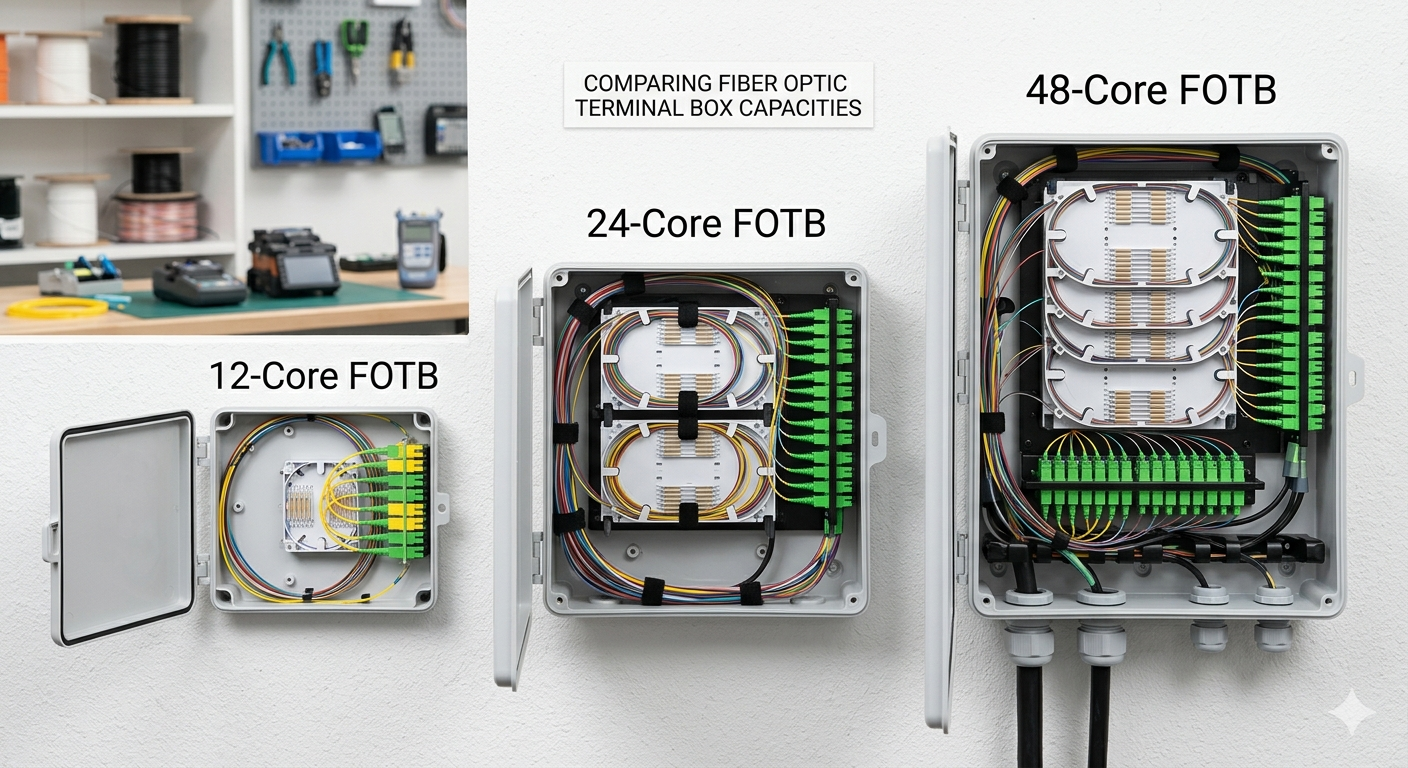

これらの容量の主な違いは次のとおりです。 ポート密度と空間フットプリント 、これは加入者あたりの導入コストに直接影響します。これらのオプションのいずれかを選択するには、空間的な制約とファイバー サービスの予測利用率との間のバランスが必要です。
| 特徴 | 12コアFOTB | 24コアFOTB | 48コアFOTB |
| 代表的な用途 | 別荘・田園地帯 | 小さなアパート | 高層ビル |
| コネクタの種類 | SCシンプレックス/LCデュプレックス | SCシンプレックス/LCデュプレックス | LCデュプレックス/SC |
| スプライス トレイの容量 | 1×12コア | 2×12コア | 4×12コア |
| 平均ボックスサイズ | 小型・コンパクト | 中 | 大型 / 壁掛け |
加入者の密度 は、端子ボックスに必要な容量を計算する際の最も重要な指標です。現地調査を実施して、設置予定地点から半径 50 メートル以内の世帯またはオフィスの総数を特定する必要があります。
常にインストールする 容量が 25% 増加 現在の「ウォームリード」が有機的なネットワークの成長を考慮することを提案しているよりも、今日、興味のある顧客が 10 人いる場合、 12芯光ファイバー端子箱 十分だと思われるかもしれませんが、エラーや将来の隣人がサインアップする余地はまったくありません。このシナリオでは、 24コアボックス より安全なバッファを提供します。
使用する LC デュプレックス アダプター 標準端子ボックスの設置面積の容量を効果的に 2 倍にすることができます。 SCアダプター 。物理的な設置スペースが限られている場合 (例: 狭いユーティリティ クローゼット)、LC コネクタに切り替えることで、24 コア サイズのボックスで 48 コアの密度を達成できます。
パッシブ光ネットワーク (PON) アーキテクチャでは内部でスプリッターがよく使用されます。 光ファイバー端子箱 これにより、内部スペースの要件が大幅に変わります。ボックス内に 1:16 PLC スプリッタを配置する場合、 24コアボックス これは、入力ファイバ、スプリッタ モジュール、および 16 本の出力ドロップ ケーブルを、 ファイバーの曲げ半径 .
の 24コアの容量 は、ハードウェアのコストと、郊外および都市環境向けの設置の多様性との間で最適なバランスを提供します。スプリッターを収容するのに十分な大きさであり、大きな成長の可能性をもたらしますが、過度の風の抵抗なく電柱に取り付けるのに十分な大きさです。
ケーブル管理 ファイバー数が 48 コア以上に増加すると、指数関数的に困難になります。高密度での不適切な配線 光ファイバー端子箱 マクロベンディング損失が発生し、同時に数十の顧客の信号が劣化する可能性があります。
導入時 48コアボックス 、ユニットの機能を確認してください:
30 戸の住戸がある建物の場合、 48芯光ファイバー端子箱 100% のサービス可用性と将来性を確保するには、これが唯一の論理的な選択肢です。その間、 24コアボックス より安価な場合、6 台のユニットがサービスを受けられなくなり、後で 2 番目の設置が必要となり、初期費用の 3 倍の費用がかかります。
いいえ、 光ファイバー端子箱容量 通常、物理シャーシとアダプター パネルによって固定されます。アップグレードにはボックス全体を交換し、既存の接続をすべて再接続する必要があるため、サービスの大幅なダウンタイムが発生します。最初から少し多めにプロビジョニングすることをお勧めします。
間接的にはそうです。として コア数が増加する 、ドロップ ケーブルの出口ポートの数が増加します。もし 光ファイバー端子箱 は 48 本の個別ケーブルに高品質のシールを使用して設計されていないため、開口部が少ない小型の 12 コア ボックスよりも湿気が侵入しやすくなります。
使用する LC デュプレックス コネクタ 通常 24 個の SC コネクタ用に確保されている物理スペースで 48 コアを実現できます。これは、壁面スペースが貴重なデータセンターや混雑した通信室に最適な「高密度」ソリューションです。
購入を完了する前に、このチェックリストを使用して次のことを確認してください。 光ファイバー端子箱容量 プロジェクトの要件に完全に一致します。
概要: 決定する 光ファイバー端子箱容量 コストと将来性のトレードオフです。その間 12コアボックス 田舎のニーズに応え、 48コアボックス 都市の密度を処理し、 24芯光ファイバー端子箱 その柔軟性と効率的なケーブル管理により、ほとんどの FTTH 導入の業界標準であり続けています。
