光ファイバ スプライス クロージャはどのように選択すればよいですか?

適切な光ファイバー スプライス クロージャーを選択することは、結局のところ、 4 つの重要な要素: 設置環境、ケーブル差込口構成、心線数の容量、および封止方法 。これらを正しく行うと、20 年間スプライスを保護するクロージャーが得られます。これらを誤解すると、湿気の侵入や機械的故障により、ネットワーク セグメント全体が停止する可能性があります。このガイドでは、適切な判断に役立つように、特定のデータを使用して各要因を分析します。

とは何ですか 光ファイバースプライスの閉鎖 そしてなぜ選択が重要なのでしょうか?

光ファイバ スプライス クロージャ (FOSC) は、湿気、ほこり、紫外線、温度変動、機械的ストレスなどの環境損傷からファイバ スプライスを保護する密閉されたエンクロージャです。これらは、空中ファイバー ネットワークと地下ファイバー ネットワークの両方のケーブル ジョイント、分岐点、終端位置で使用されます。

クロージャの不一致は、現場でのファイバ ネットワーク障害の最も一般的な原因の 1 つです。たとえば、繰り返し浸水する地下保管庫で IP67 定格のドーム クロージャーを使用すると、水深 1 メートルで 24 時間浸水する場合に少なくとも IP68 が必要になりますが、6 ～ 18 か月以内に完全なスプライス障害が発生する可能性があります。適切な仕様により、コストのかかる再接続やネットワークのダウンタイムが防止されます。

ステップ 1 – インストール環境を特定する

環境は最も重要な選択基準です。これにより、必要な侵入保護 (IP) 定格、材料グレード、およびクロージャーのフォームファクターが決まります。

空中インスタレーション

空中クロージャーはポールに取り付けられるか、メッセンジャー ワイヤーに取り付けられます。彼らは耐える必要がある UV 暴露、風荷重、-40°C から 70°C までの温度サイクル 。 UV 安定化ポリカーボネートまたは ABS ハウジングと最低 IP55 定格を探してください。水平 (突き合わせ) クロージャは、取り付けと再挿入が容易なため、アンテナの標準的な選択肢です。

地下・直埋

直接埋め込まれたクロージャは次のようにする必要があります。 少なくともIP68の防水性能 — 通常、土壌条件に応じて、水深 1 ～ 3 メートルで 24 ～ 72 時間の浸水に耐える定格です。ここでは、ゲルまたは熱収縮シールを備えたドーム型のクロージャが広く使用されています。ボルトで密閉された蓋のみを備えたクロージャーは避けてください。シールを損傷することなく再挿入できることは、将来のメンテナンスにとって非常に重要です。

地下金庫とマンホール

マンホールやハンドホールは最も過酷な環境です。これらのスペースは繰り返し浸水し、ガスが蓄積し、閉鎖場所がげっ歯類の活動にさらされる可能性があります。指定する 機械的シールを備えた IP68 定格のクロージャ ゲルベースのシステムではなく（圧縮ガスケットまたはステンレス鋼バンド）、浸水サイクルを繰り返すと劣化する可能性があります。

屋内/建物ライザー

電線管ライザーまたは機器室の屋内クロージャーには、より低い侵入保護 (多くの場合、IP20 または IP44 で十分) が必要ですが、UL 94 V-0 または IEC 60332 などの難燃性規格を満たす必要がある場合があります。ここでは、コンパクトなインラインまたはトレイベースのクロージャーが一般的です。

ステップ 2 – 適切な留め具のタイプを選択する

光ファイバ スプライス クロージャには 3 つの主要なフォーム ファクタがあります。それぞれが異なる導入シナリオに適しています。

ドームの閉鎖 コンプレッションナットまたはクランプリングでシールされたベースアンドドーム設計を使用します。 IP68 の優れた防水性を備え、湿気の多い環境でも問題なく動作します。欠点: 内部にアクセスするにはドームのネジを外す必要があり、狭い保管庫では面倒になる可能性があります。

水平（突き合わせ）クロージャ 縦方向に分割される円筒形のシェルを備えているため、スプライス トレイにすばやく簡単にアクセスできます。そのため、技術者が限られた時間とスペースでポール上で作業する空中配備に好まれています。

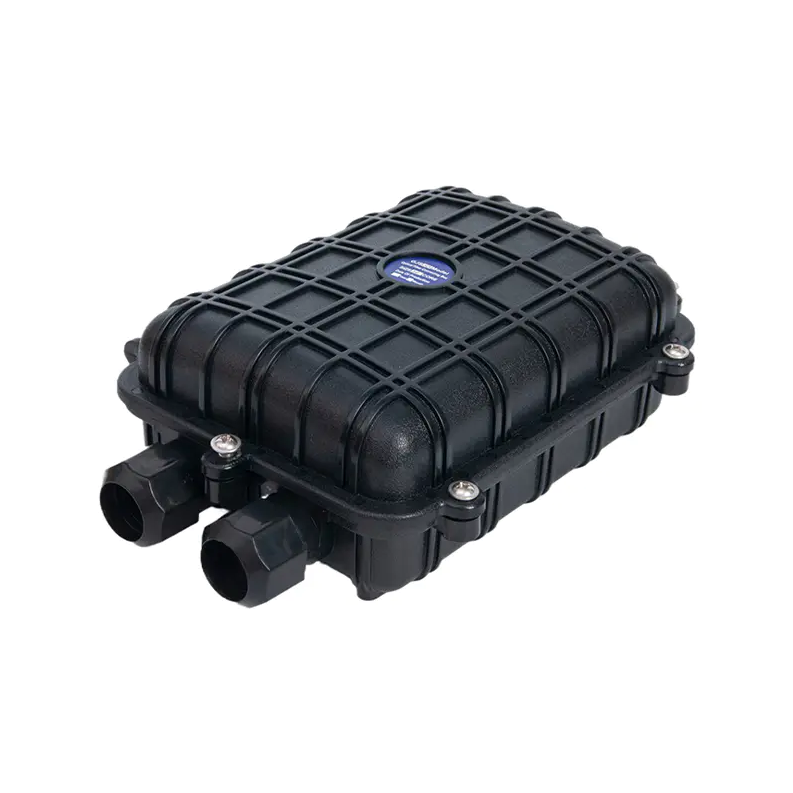

インラインクロージャ ケーブルが両端をまっすぐに通過できるため、ダクト システムや建物のライザーの中間ケーブル ジョイントに最適です。通常、最もコンパクトな設置面積を実現します。

ステップ 3 – ファイバー数とスプライス トレイの容量を決定する

常にクロージャーのサイズを調整します 現在必要とされる繊維より少なくとも 25 ～ 50% 多い繊維 。ネットワークの拡張は一般的であり、より大きなユニットに交換するために埋もれたクロージャを再度開くのは費用がかかり、破壊的です。

確認すべき主な容量メトリクス:

• スプライス トレイの数: 各標準トレイには 12 ～ 24 個のスプライス (融着またはメカニカル) が保持されます。 48 芯のスプライス ポイントには、少なくとも 2 ～ 4 個のトレイが必要です。
• ケーブルポート: 出入りするケーブルの数を数えます。 1 つのフィーダーと 4 つの分配ケーブルを備えた分岐点には、少なくとも 5 つのポートが必要です。ほとんどのドーム クロージャには 3 ～ 6 個のポートがあります。水平方向のクロージャーには 8 つ以上を含めることができます。
• トレイの積み重ね高さ: 特にドーム クロージャでは、内部のトレイのスタックの高さにより、適合するトレイの数が制限されます (標準的なドーム ユニットでは通常 6 ～ 12 個のトレイ)。

FTTH (fiber to the home) ディストリビューション ポイントの場合、4 ～ 6 個のポートを備えた 48 ～ 96 本のファイバーを処理するクロージャが一般的です。バックボーン ケーブルまたはフィーダ ケーブルの場合は、8 ～ 12 ポートを備えた 144 ～ 576 のファイバ容量がより一般的です。

ステップ 4 – シール方法の評価

シーリング システムは、侵入保護レベルと、将来のクロージャの再侵入の容易さの両方を決定します。主な方法は次の 3 つです。

ジェルシーリング

ゲル (またはグリース) シールにより、不規則なケーブル形状に適合する半固体化合物がケーブル入口ポートに充填されます。信頼性の高い IP68 性能を提供し、設置も簡単です。ただし、時間の経過とともにゲルが乾燥したり、破片が付着したりする可能性があり、再挿入には洗浄が必要となり、メンテナンス時間が長くなります。最適な用途 永続的または再突入の少ない展開 .

メカニカル / 圧縮シール

圧縮ガスケットとゴム製グロメットは、ネジまたはクランプ リングで締めるとケーブル ポートを密閉します。これらにより、 工具不要または労力の少ない再挿入 そして残留物を残さないでください。年に数回蓋にアクセスする可能性のある金庫やマンホールに最適です。適切に取り付けられた場合、最大 IP68 の定格になります。

熱収縮シール

接着剤の裏地が付いた熱収縮チューブをヒートガンでケーブルの入り口に貼り付けます。一度適用すると、永続的で信頼性の高いシールが作成されます。そのトレードオフは、 再突入には収縮チューブを切断する必要があります そのため、再検討されることがほとんどない接合点にのみ適しています。長期的な気密性が最優先される海底または重要なインフラストラクチャの用途によく使用されます。

ステップ 5 – ケーブルの互換性と入口直径を確認する

すべてのクロージャーがすべてのタイプのケーブルを受け入れるわけではありません。購入する前に、次のことを確認してください。

• ケーブル外径範囲: ほとんどのクロージャは 5 mm ～ 25 mm のケーブルを受け入れますが、一部のドーム クロージャは最大 16 mm のケーブルしかサポートしません。外装ケーブルは多くの場合直径が大きく、特定のポート キットが必要です。
• ケーブルの種類: フラット ドロップ ケーブル、丸型ルーズチューブ ケーブル、およびリボン ケーブルには、それぞれ異なる導入要件があります。クロージャが特定のケーブル形状をサポートしていることを確認します。
• 強度部材の固定: 外装ケーブルまたは自立ケーブルには、張力がスプライス トレイに達するのを防ぐために、クロージャの内側に強度部材アンカーが必要です。クロージャに互換性のある固定金具が付いていることを確認してください。

ステップ 6 – 標準への準拠を確認する

評判の良いクロージャは、国際的に認められた基準に基づいてテストされています。製品を評価するときは、次の事項への準拠を確認してください。

IEC 60529 試験方法を参照せずに IP68 準拠をリストしたクロージャは、注意して扱う必要があります。 常にサードパーティのテストレポートをリクエストしてください 重要な導入のためにサプライヤーから提供されます。

ファイバ スプライス クロージャを選択する際に避けるべきよくある間違い

• 繊維の成長を過小評価する: 現在のファイバー数に正確に適合するサイズのクロージャーは、容量が拡大するにつれて高価な交換が必要になります。常に少なくとも 50% のヘッドルームを計画してください。
• 再突入頻度を無視する: メンテナンスや新しい接続のために四半期ごとに接続点にアクセスする場合、熱収縮シールによる閉鎖は現実的ではありません。ご使用の機種に合わせてシール方法を適合させてください。
• 浸水した保管庫に IP67 を選択する: IP67 は水深 1 メートルで 30 分間の浸水に耐えます。多くの地下保管庫では、これをはるかに超える継続的な浸水が発生します。特定の深さと持続時間の定格を持つ IP68 は、このような状況では交渉の余地がありません。
• 曲げ半径管理の見落とし: ファイバー ケーブルには最小曲げ半径があります (通常、設置の場合はケーブル直径の 20 倍、長期の場合は 10 倍)。内部ルーティング ガイドが不適切なクロージャは、マイクロベンド損失を引き起こし、最終的にはファイバ障害を引き起こします。
• スキップフィールドシーリングキット: 多くのクロージャでは、未使用のポートに現場で取り付け可能なポート シーリング キットが必要です。ポートを開いたままにしておくと、キャップが付いている場合でも、過酷な環境で時間の経過とともに IP 評価が低下する可能性があります。

クイック選択チェックリスト

最終的な作業を完了する前に、このチェックリストを使用してください。 光ファイバースプライスクロージャ 購入:

1. 設置環境の確認：空中、地下ダクト、直埋、地下室、屋内
2. 必要な IP 定格の決定: IP55 (空中) / IP67 (一時的な水没) / IP68 (連続水没)
3. 今日の総繊維を数え、成長のために 50% を追加します — この数値を満たすかそれを超えるクロージャを選択してください
4. 将来のケーブルの予備も含めて、必要なケーブル エントリ (ポート) をカウントします。
5. ケーブルの外径を測定し、クロージャのポート キット範囲との互換性を確認します。
6. シールのタイプを選択します: ゲル (永久)、機械式/圧縮 (頻繁な再入)、または熱収縮 (非常に永久)
7. IEC 60529 および関連する地域規格 (GR-771、EN 50411) への準拠を確認します。
8. 内部曲げ半径ガイドがケーブルの仕様に適合していることを確認します
9. 外装ケーブルまたは自立ケーブルに強度部材アンカーが含まれていることを確認してください。
10. IP 評価と環境パフォーマンスに関するサードパーティのテスト レポートをリクエスト
