OM3 と OM4 パッチコード: 主な違いの説明

OM3 と OM4 パッチコードの主な違いは、帯域幅と伝送距離にあります。OM4 は、OM3 の 2000 MHz/km の 2 倍以上である 4700 MHz/km の実効モーダル帯域幅 (EMB) を提供し、150 メートルで 100G イーサネットをサポートします (OM3 ではわずか 100 メートルです)。どちらも同じ 50/125μm コア/クラッド構造を共有するマルチモードファイバタイプですが、OM4 はより洗練されたファイバ製造プロセスを使用しているため、高密度データセンターや帯域幅を集中的に使用するネットワーク環境に最適です。

OM3 と OM4 のパッチコード : 主要な技術仕様

OM3 と OM4 の技術的な違いを理解することは、ケーブル配線を適切に決定するための基礎となります。以下の表は、最も重要なパラメータを並べてまとめたものです。

表 1: OM3 と OM4 パッチコードの技術仕様の比較
パラメータ	OM3	OM4
コア/クラッド直径	50/125μm	50/125μm
有効モーダル帯域幅 (EMB)	2000MHz・km	4700MHz・km
オーバーフィルされた発射帯域幅 (OFL、850nm)	1500MHz・km	3500MHz・km
10G イーサネット最大距離	300メートル	400メートル
40G イーサネット最大距離	100メートル	150メートル
100Gイーサネット最大距離	100メートル	150メートル
標準ジャケットカラー	アクア	エリカヴァイオレット（またはアクア）
準拠規格	TIA-568-C.3 / ISO 11801	TIA-568-C.3 / ISO 11801

OM4 がより広い帯域幅とより長い到達距離を提供するのはなぜですか?

OM4 のパフォーマンス上の利点は、ファイバーコアのより正確な屈折率分布プロファイルから生まれます。この厳しい製造公差により、差動モード遅延 (DMD) が減少します。つまり、光パルスが移動する際の拡散が少なくなり、長距離にわたるモード帯域幅の増加と信号歪みの低減に直接つながります。

実際的には:

OM3 は、次の EMB を提供します。 2000MHz・km 、中程度の距離での 10G および 40G アプリケーションには十分です。
OM4が到達 4700MHz・km — 2.35 倍の高さ — QSFP や QSFP28 トランシーバーなどの並列光ファイバーによる信頼性の高い 100G 伝送を可能にします。
OM4 は 40G および 100G の速度で次のことを実現します。 さらに50メートルの到達距離 これは、大規模なデータセンターのフロアレイアウトで重要です。

この違いは、駆動するファイバーのモード帯域幅に非常に敏感な VCSEL (Vertical-Cavity Surface-Emitting Laser) 光源と組み合わせる場合に特に顕著です。

識別方法 OM3 と OM4 のパッチコードs 視覚的に

現場で OM3 および OM4 パッチコードを正しく識別すると、コストのかかる不一致を防ぐことができます。 2 つのタイプはジャケットの色とラベルで区別できます。

ジャケットの色

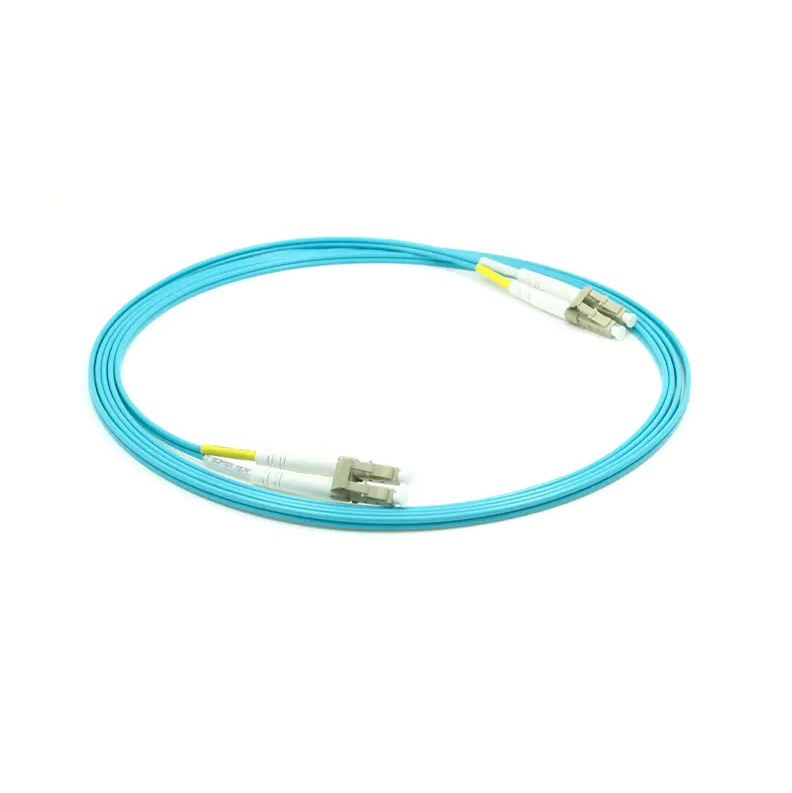

OM3：アクア（ライトブルーグリーン） — TIA-568 による標準色。
OM4：エリカバイオレット（薄紫） — IEC 60793-2-10 によって推奨されています。ただし、一部の OM4 ケーブルには Aqua ジャケットも使用されているため、色だけでは必ずしも決定的ではありません。

ラベルと印刷マーク

評判の良いパッチコードには、ジャケットまたはコネクタブーツに「OM3」または「OM4」が直接印刷されており、多くの場合、「50/125」または「OM4 4700」などの帯域幅指定が付いています。 印刷されたマーキングを必ず確認してください 特に複数のソースから調達する場合は、ジャケットの色だけに依存するのではなく。

OM3 パッチコードと OM4 パッチコードを混合できますか?

物理的にはそうです。どちらのタイプも同じ 50/125 μm 寸法を使用しているため、 コネクタは完全に互換性があり、一緒に嵌合できます。 。ただし、これらを 1 つのリンクに混在させると、定格の低いファイバセグメントになるほどパフォーマンスが低下します (最弱リンクの原理)。

たとえば、40G リンクでは次のようになります。

すべての OM4 リンクは最大でサポートします 150メートル ;
OM3 セグメントと OM4 セグメントを混合すると、有効最大距離が減少します。 OM3の100メートル制限 ;
また、混合が頻繁に行われると、接続点でのモード不一致による追加の挿入損失が発生し、ビット誤り率が増加する可能性があります。

ベストプラクティスとして、 個々のリンク全体で一貫したファイバーグレードを使用する 。これは、リンクバジェットマージンの損失を許容することがさらに困難になる 100G 以上の場合に特に重要です。

ネットワーク速度別の最大伝送距離

表 2: イーサネット速度別の OM3 と OM4 の最大到達距離 (IEEE 802.3 による)
ネットワーク速度	IEEE規格	OM3 最大距離	OM4 最大距離
1G	1000BASE-SX	550メートル	550メートル
10G	10GBASE-SR	300メートル	400メートル
40G	40GBASE-SR4	100メートル	150メートル
100G	100GBASE-SR4	100メートル	150メートル
200G	200GBASE-SR4	100メートル	100メートル

OM3 を選択する場合と OM4 を選択する場合

正しい選択は、現在の速度要件、ケーブルの長さ、アップグレードのロードマップによって異なります。

次の場合に OM3 を選択してください。

ネットワークは次の場所で動作します 300 メートル未満の走行では 10G ;
ラック間の距離が短い中小企業ネットワークまたはキャンパス LAN を管理しているとします。
短期的には 40G を超えて移行する必要性は予見できません。
一貫性を維持するために、既存の OM3 インフラストラクチャのパッチコードを置き換えています。

次の場合に OM4 を選択してください。

デプロイ中です 40G、100G、またはそれ以上の高速リンク 100メートルに近づくかそれを超えるラン。
あなたは、高密度のスパイン/リーフアーキテクチャを備えた大規模なデータセンターを構築または拡張しています。
インフラストラクチャのロードマップには、今後 5 ～ 10 年以内の 400G への移行が含まれています。
構造化されたバックボーンケーブル配線に並列光ファイバー (MPO/MTP インターフェイス) を使用しています。

注目に値するのは、 400G以上 業界では、短波長分割多重 (SWDM) をサポートしてリンク容量を大幅に増加させる OM5 広帯域マルチモードファイバーの採用が増えています。ただし、OM4 は依然として現在の 100G 導入にとって実用的なスイートスポットです。

コネクタの種類とそれが OM3/OM4 のパフォーマンスに与える影響

OM3 と OM4 のどちらを選択するかに関係なく、コネクタのタイプと端面の品質はリンク全体のパフォーマンスにとって同様に重要です。一般的なマルチモードファイバーパッチコードコネクタには次のものがあります。

LCデュプレックス : 1G ～ 100G アプリケーションの SFP/SFP /QSFP トランシーバーとして最も広く使用されているタイプ。コンパクトなフォームファクター。
SC デュプレックス : 従来のエンタープライズネットワークおよびストレージエリアネットワークで一般的です。
MPO/MTP : 40G/100G/400G パラレル伝送に使用され、8、12、または 24 本のファイバーを 1 つのコネクタに束ねます。これは高密度データセンターのバックボーンケーブル配線に不可欠です。
ST : 従来のネットワーク機器に今も使用されているバヨネット式コネクタ。

研磨スタイルの場合、マルチモードパッチコードでは通常、 PC (物理的接触) または UPC (ウルトラフィジカルコンタクト) 端面仕上げ、標準挿入損失 ≤ 0.3 dB。マルチモード UPC コネクタを APC (Angled Physical Contact) コネクタに接続することは避けてください。たとえ物理的に嵌合できたとしても、8° の角度差により、重大な後方反射と信号損失が発生します。

下位互換性と長期的な投資価値

OM4 は、OM3 機器と完全な下位互換性があります。 OM4 パッチコードは、物理的な衝突を起こすことなく、元々 OM3 用に設計されたポートまたはトランシーバーに直接接続できます。これは、OM4 へのアップグレードに既存のハードウェアを交換する必要がないことを意味します。

総所有コストの観点から見ると、新しいインストールに OM4 を導入すると耐用年数が長くなります。

10G ネットワークが後で 100G にアップグレードされると、 OM4 ケーブル配線は所定の位置に留まります ファイバーを再度引っ張ることなく、
100G で 100 メートルの境界に近づく OM3 の稼働には、将来の拡張のための余地がほとんど残っておらず、コストのかかる再配線プロジェクトが必要になる可能性があります。
5 ～ 10 年の期間にわたって継続的な容量の増加を計画しているデータセンターにとって、OM4 はより経済的に健全な長期的な選択肢です。

概要: OM3 と OM4 — どちらを選択するべきですか?

決定は次の 3 つの単純な基準によって決まります。

現在の速度が 10G およびケーブル配線は 300 メートル未満 , OM3 はお客様のニーズを完全に満たします。
走っているなら 40G または 100G、または距離が 100 メートルを超える , OM4 は正しい選択です。
のために 新しいデータセンターの構築、または明確なアップグレードパスを持つネットワーク 、最初から OM4 を展開すると、将来の再ケーブルのコストが回避されます。

OM3 と OM4 の基本的な違いは、物理構造 (どちらも 50/125 μm のグレーデッドインデックスマルチモードファイバ) ではなく、製造精度と達成可能な帯域幅にあります。 OM4 は OM3 のパフォーマンスをアップグレードしたものであり、別のテクノロジーを置き換えるものではありません。 適切なアプリケーションでは、どちらも信頼性が高く、標準に準拠したマルチモードファイバーソリューションとなります。
