光ファイバー分配ボックス (FDB) は、光ファイバー通信ネットワークに不可欠なデバイスです。建物やユーザー端末に入る光ケーブルに安全な集中管理ポイントを提供します。大規模な産業プロジェクト、データセンター、またはファイバー・ツー・ザ・ホーム (FTTH) ソリューションのいずれの場合でも、安定した光信号伝送を確保し、ネットワークの保守効率を向上させるには、FDB を適切に使用することが重要です。
光ファイバー配線ボックスの主な機能と構造

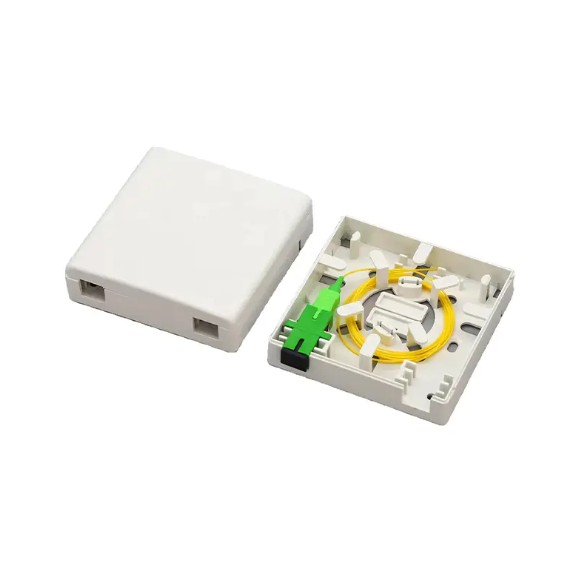

の主な機能 光ファイバーパッチパネル 光ケーブルの固定、保護、接続、終端、配線を行います。通常、ボックス ハウジング、内部光ファイバ コネクタ パネル、スプライス トレイ、ファイバ ストレージ デバイス、およびケーブル固定具で構成されます。これらのコンポーネントを理解すると、運用とメンテナンスが容易になります。
- ケーブル入口と固定具: 光ケーブルが配電ボックスに入る際の機械的損傷から保護し、動かないように固定します。
- ファイバーの接続と保管: ファイバ接続のための清潔で安全なエリアを提供します。次に、接続されたファイバはコイル状に巻かれ、ファイバ コネクタを保護するためにスプライス トレイに保管されます。
- 光ファイバーのパッチングと接続: アダプタ (SC ケーブルや LC ケーブルなど) を使用して、スプライスされたファイバ コアをパッチ コードに接続し、外部光ファイバ機器 (光ファイバ スイッチやトランシーバなど) への接続を確立します。これが「パッチ」の意味です。
光ファイバーパッチボックスを正しく使用するための手順
1. 設置と固定
光ファイバーのパッチ ボックスは、通信室、機器室、廊下の壁など、乾燥した清潔で簡単にアクセスできる場所に設置する必要があります。
- サイトの選択: 周囲の温度と湿度が機器の要件を満たしていることを確認し、動作や将来の拡張のために十分なスペースを確保してください。
- 確保: 拡張ネジなどの留め具を使用して、パッチ ボックスを壁またはラックに固定します。箱をまっすぐにしておいてください。
2. ケーブルの挿入と固定
- ストリッピング: 必要に応じて光ファイバー ケーブルの皮をむき、接続領域に入るのに適切な長さを残します。
- 安全: ケーブル クランプまたはケーブル タイを使用して、光ファイバ ケーブルの補強コアと外側ジャケットをエンクロージャ内に固定し、張力に耐え、光ファイバを応力から保護します。
3. ファイバの接続とコイリング
- ファイバーコアの準備: 光ケーブルの裸芯線とピグテールの裸芯線を用意します。ピグテールの一端には、スプライス用の裸のファイバーが含まれています。もう一方の端には、パネルに差し込むためのコネクタが含まれています。
- スプライシング: ファイバ融着接続機を使用して正確な接続を実行し、接続損失を最小限に抑えます。
- 保管と保護: スプライスされたスプライスを熱収縮チューブで保護し、スプライス トレイにきちんと巻き付けます。ファイバ損失の増加を防ぐために、コイリング中のファイバの曲げ半径は、ファイバ メーカーが指定する最小値以上、通常は 40 mm 以上である必要があります。
4. 配線と接続
- スプライシング: 融着接続されたファイバ ピグテールのコネクタ (SC コネクタなど) を光ファイバ パッチ パネルのアダプタに挿入します。
- パッチコード接続: 光ファイバーパッチコードを使用して、パネル上のアダプターを外部通信機器に接続します。パッチコードのモデルがアダプタのタイプと一致していることを確認してください。
光ファイバーパッチパネルの使用を最適化するための管理のヒント
効率的 光ファイバーパッチパネル 管理することで、ネットワーク障害率とメンテナンス コストを大幅に削減できます。
- 明確なラベル: 各ファイバー、ポート、およびパッチ コードに明確にラベルを付け、その開始点と終了点、およびその目的 (「アップリンク」や「ユーザー アクセス」など) を示します。
- ケーブル管理: ケーブル タイまたはケーブル クリップを使用して光ファイバ パッチ コードとエンクロージャ内に保管されたファイバをきちんと束ね、架橋やもつれを避け、スムーズな通気を確保します。
- 定期検査: パッチパネルの内部を定期的に検査して、ほこりや湿気がないこと、すべての接続が安全で信頼性が高いことを確認してください。必要に応じて光パワーメータを使用して光信号強度を確認してください。
光ファイバーパッチパネルは、光ケーブル回線と端末装置を接続するブリッジとして機能します。それらの使用と管理の品質は、光ファイバー通信ネットワーク全体のパフォーマンスに直接影響します。標準化された設置プロセスと洗練された管理により、光ファイバー ネットワークの信頼性と伝送効率を最大限に高めることができ、ユーザーに安定した高速データ伝送体験を提供します。
