光ファイバー PLC スプリッターとは何ですか?

あ 光ファイバーPLCスプリッター は、平面光導波路技術に基づく受動光デバイスで、入力光信号を複数の出力ポートに均等に分配したり、複数の光信号を 1 つの出力ポートにマージしたりするために使用されます。光ファイバー通信システム、特に GPON、EPON、XGS-PON などのパッシブ光ネットワーク (PON) システムで広く使用されています。

光ファイバー PLC スプリッターの動作原理は、石英ガラス基板上に導波路を製造し、精密な光結合プロセスを通じて光信号の変換を実現するフォトリソグラフィー技術に基づいています。そのコアコンポーネントには、入力ファイバーアレイ、平面光波チップ、出力ファイバーアレイが含まれます。低挿入損失、低反射損失、一貫性、高い伝送パラメータ均一性などの最良の伝送特性を確保するには、3 つの部品すべてを非常に正確に位置合わせする必要があります。

あ fiber optic PLC splitter is a passive optical device based on planar optical waveguide (PLC) technology, which is widely used in optical fiber communication systems. Its technical features are mainly reflected in the following aspects:

広い動作波長範囲: 光ファイバ PLC スプリッタの動作波長範囲は通常 1260nm ～ 1650nm で、FTTH (fiber to the home)、PON (パッシブ光ネットワーク) およびその他のシステムを含む、ほとんどの光ファイバ通信アプリケーションのニーズをカバーします。この広い波長範囲により、PLC スプリッタはさまざまなタイプの光ファイバ伝送のニーズに適応できるようになり、さまざまなアプリケーション シナリオでの適用性が向上します。

高い信頼性: PLCスプリッターは半導体プロセスを使用して製造されており、高い安定性と信頼性を備えています。そのため、環境変化に影響されにくく、安定した性能を長期間維持できます。たとえば、動作温度範囲は通常 -40°C ～ 85°C であり、さまざまな気候条件下でも正常に動作します。さらに、PLC スプリッターの構造設計により、高い機械的強度と耐久性が得られ、特定の物理的衝撃や振動にも耐えることができます。

コンパクトなデザイン: の 光ファイバーPLCスプリッター サイズが小さく、さまざまなネットワーク デバイスに簡単に統合できます。このコンパクトな設計により、スペースを節約できるだけでなく、設置とメンテナンスのプロセスも簡素化されます。たとえば、一部の PLC スプリッタのサイズはわずか 40×4×4mm ～ 60×12×4mm で、スペースに制約のある環境での使用に非常に適しています。この設計特徴により、PLC スプリッタは FTTH システム、CATV リンク、および光信号配信で広く使用されています。

低い挿入損失: PLC スプリッタは、すべてのチャネルで一貫した低い挿入損失を維持します。これは、光信号伝送の効率を確保するために不可欠です。挿入損失は、スプリッタを通過する際の光信号の損失の程度を指します。挿入損失が低いということは、より多くの光信号を各出力ポートに効果的に分配できることを意味します。たとえば、一部の PLC スプリッタの挿入損失は 7.0dB (1N スプリッタ) または 7.6dB (2N スプリッタ) と低いため、高帯域幅要件のアプリケーションで良好なパフォーマンスを発揮します。

優れたチャネル間均一性: あn important feature of PLC splitters is their good inter-channel uniformity, that is, the optical power distribution of each channel is very uniform. This uniformity ensures that the optical signal strength of all output ports is almost the same, thereby avoiding the problem of affecting overall performance due to excessive power in some channels. For example, the maximum channel uniformity of some PLC splitters can reach 0.8dB (1N splitter) or 1.0dB (2N splitter), which provides high flexibility and reliability in practical applications.

どのような分野ができるのか 光ファイバーPLCスプリッターs に適用されるのか？
光ファイバー PLC スプリッターは、平面光導波路 (PLC) テクノロジーに基づく受動的な光デバイスです。これらは現代の通信システムで広く使用されています。その主な機能は、入力光信号を複数の出力ポートに均等に分配すること、または複数の入力信号を 1 つの出力信号に結合することです。このテクノロジーは多くの重要な分野で重要な役割を果たしています。さまざまな分野での具体的な用途は次のとおりです。

1. FTTH (ファイバー・トゥ・ザ・ホーム):
FTTH ネットワークでは、PLC スプリッタを使用して電話局 (OLT) と端末装置 (ホーム ルータ、セットトップ ボックスなど) を接続し、光信号の分岐と分配を実現します。 PLC スプリッターは、1 本の光ファイバーの信号を複数のユーザー エンドに分配することにより、使用される光ファイバーの量を大幅に削減し、導入コストを削減し、ネットワークの柔軟性と拡張性を向上させます。

2.PONネットワーク：
GPON、EPON、XGS-PON などのパッシブ光ネットワーク (PON) システムでは、PLC スプリッターは光回線端末 (OLT) と光ネットワーク ユニット (ONU) を接続する重要なコンポーネントです。これにより、アクティブな機器を使用せずに 1 本の光ファイバーで複数のユーザーにサービスを提供できるため、システムの複雑さと保守コストが削減されます。さらに、PLC スプリッタは、大規模なユーザー アクセスのニーズを満たすために、PON ネットワークでの高い分割比 (1:64 または 1:128 など) もサポートしています。

3. ケーブルテレビ (CATV) システム:
ケーブル TV システムでは、入力 TV 信号を複数のホーム ユーザーに均等に分配するために PLC スプリッターが使用されます。 PLC スプリッターは、1 本の光ファイバーの信号を複数の出力ポートに分配することで、高品質のビデオ信号とオーディオ信号を複数のユーザーに効率的に送信し、信号の安定性と一貫性を確保できます。

4. データセンター:
データセンターでは、PLC スプリッターを使用して光信号をさまざまなサーバーとネットワーク機器に分割し、効率的なデータ伝送を確保します。 PLC スプリッタは、複数の入力信号を 1 つの出力信号に結合したり、その逆を行ったりすることにより、データセンター内の光信号の分配を最適化し、帯域幅の利用率を向上させ、個別の光ファイバーの必要性を削減できます。

5. 産業オートメーション:
産業オートメーションの分野では、PLC スプリッターは長距離信号伝送に使用され、効率的な同期動作を実現します。 PLC スプリッターは光信号を複数のセンサーまたはアクチュエーターに分配することで、産業機器間のリアルタイム通信と制御を確保し、生産効率と安全性を向上させることができます。

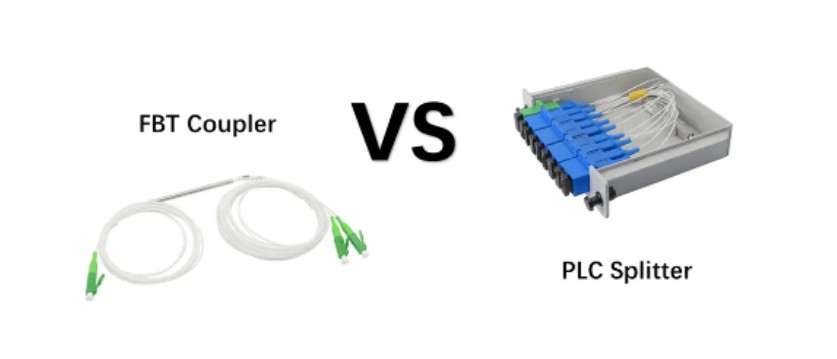

PLC と FBT スプリッターの違いは何ですか?

PLC (平面光導波路) スプリッターと FBT (融着テーパー) スプリッターは 2 つの一般的な光ファイバー スプリッターであり、技術原理、性能、アプリケーション シナリオなどに大きな違いがあります。以下にそれらの詳細な比較を示します。

1. 技術原理
PLCスプリッター: 平面光導波路技術に基づいて、石英基板上にフォトリソグラフィー法を使用して導波路を作成し、光信号の均一な分布を実現します。その構造には基板、導波路、カバープレートが含まれており、導波路はビーム分割プロセスで重要な役割を果たします。

FBTスプリッター: 従来の技術を使用して、複数の光ファイバーを加熱によって融着し、テーパー加工機で引き伸ばして光ファイバーを整列させます。融着した光ファイバーはエポキシ樹脂と石英ガラスチューブで保護され、ステンレスチューブとシリコンで封止されています。

2. 使用波長範囲
PLCスプリッター: 1260nm～1650nmの幅広い波長範囲をサポートし、さまざまなアプリケーション環境に適しています。

FBTスプリッター: 850nm、1310nm、1550nm の 3 つの特定の波長に制限され、柔軟性が制限されます。

3. 分岐率と均一性
PLCスプリッター: 1:2、1:4、1:8、1:16、1:32、1:64 などの固定標準分岐比を提供し、すべての分岐が同じ分岐比を持ち、信号分布が均一になります。

FBTスプリッター: 可変のカスタマイズされた分岐比を提供しますが、正確に等しい分割比を保証することはできず、信号分布は不均一になります。

4. サイズと梱包
PLCスプリッター: コンパクトな構造、小型サイズで、光ネットワーク端末内など、スペースに制約のある用途に適しています。

FBTスプリッター: サイズが大きくなると、特に分割比が高い場合、パッケージモジュールも大きくなります。

5. 故障率と信頼性
PLCスプリッター: 低い故障率、特に高いスプリット比での優れたパフォーマンス、より広い動作温度範囲 (-40 °C ～ 85 °C)。

FBTスプリッター: 故障率が高く、特にスプリット比が 1:8 を超える場合、極端な温度や不適切な操作により故障が発生しやすくなります。

6. コスト
PLCスプリッター: 製造プロセスが複雑でコストが高くなりますが、分割比が小さい場合は FBT スプリッターよりも高価になる可能性があります。

FBTスプリッター: 入手が容易で材料が安価であり、製造コストが低い。

7. 応用シナリオ
PLCスプリッター: FTTx ネットワーク、PON システムなど、大規模な分割構成を必要とするアプリケーション シナリオに適しています。

FBTスプリッター: スプリッタが 4 台未満のネットワーク構成に適しており、特に 1x2 および 1x4 タイプはコスト効率が優れています。

PLC スプリッタは、動作波長範囲、分割比の均一性、故障率、信頼性の点で FBT スプリッタよりも優れていますが、コストは高くなります。 FBT スプリッタは、コストと特定の波長の用途においてより多くの利点がありますが、分割比と信号の均一性によって制限されます。どのスプリッターを選択するかは、特定のアプリケーション要件と、コスト、パフォーマンス、信頼性の間のトレードオフによって決まります。

PLC スプリッターは FTTH ネットワークでどのように機能しますか?使用方法 PLCスプリッター FTTHネットワーク内で?

1. PLCスプリッターの動作原理
PLC スプリッタは、平面光導波路技術に基づいた受動光デバイスで、現代の光ファイバ通信システムで広く使用されています。その中心原理は、フォトリソグラフィー技術を使用して、高純度石英ガラス基板上に複数の平行導波路構造を作成することです。これらの導波路は、ビーム伝播中に光信号の均一な分布を実現します。

1.1 構造組成
入力ファイバーアレイ: OLT (光回線終端装置) からの光信号を PLC チップに導入します。

PLCチップ: 複数の石英ガラス層で構成され、フォトリソグラフィーによって正確な導波路を形成し、光信号の分岐を実現します。

出力ファイバ アレイ: 分割された光信号を複数の ONT (光ネットワーク端末) またはユーザー デバイスに分配します。

1.2 作業工程
の optical signal enters the PLC chip from the input port;

チップ内部では、光信号は導波路構造を通じて複数の出力ポートに均等に分配されます。

の output port transmits the optical signal to each user terminal (such as home router, set-top box, etc.) through the fiber array.

1.3 主要業績評価指標
挿入損失: の loss of the optical signal when passing through the splitter is usually between 7dB and 12dB, depending on the splitting ratio and the number of channels.

チャネルの均一性: の difference in optical power between each output channel is usually required to be less than 1dB.

使用波長範囲: 通常1260nm〜1650nmで、さまざまな伝送ニーズに適しています。

隔離: の degree of isolation between different channels is usually required to be greater than 40dB to prevent signal crosstalk.

2. FTTH ネットワークでの PLC スプリッタの使用方法

2.1 FTTHネットワークアーキテクチャの概要

FTTH（Fiber to the Home）は、ユーザーの自宅や建物に光ファイバーを直接敷設するアクセス方式です。これは、最も主流のブロードバンド アクセス テクノロジーの 1 つです。その典型的なアーキテクチャには次のものが含まれます。

OLT (光回線端末): 中央オフィスに設置され、複数のユーザーとの通信を担当します。

ONU (光ネットワーク ユニット): ユーザー側に位置し、光信号を電気信号に変換する役割を果たします。

スプリッター: OLT と ONU の間に位置し、1 本の光ファイバーの信号を複数のユーザーに分配するために使用されます。

2.2 FTTHにおけるPLCスプリッタの役割

FTTH ネットワークにおける PLC スプリッタの主な機能は、OLT からの光信号を複数のユーザーに均等に分配し、「1 つのソースで複数の用途に使用」という効率的な伝送モードを実現することです。このテクノロジーはパッシブ光ネットワーク (PON) と呼ばれ、その主な利点は次のとおりです。

ファイバー リソースの節約: 1 つのファイバーで複数のユーザーにサービスを提供できるため、ファイバー敷設コストが削減されます。

ネットワーク構造を簡素化: アクティブな機器が不要なため、メンテナンスの複雑さが軽減されます。

高帯域幅のサポート: GPON、EPON、XGS-PON などの高帯域幅 PON システムに適しています。

2.3 PLC スプリッタの一般的なアプリケーション シナリオ
第 1 レベルの分岐では、通常、PLC スプリッタが光ケーブル スプリッタ ボックスに設置され、OLT と複数のユーザー端末が直接接続されます。この構成は、ユーザー密度が高く、距離が近いエリアに適しています。

一般的な構成: 1×N (N=4~64) スプリッタ、つまり 1 つの入力ファイバが N 個の出力ファイバに接続されます。

あdvantages: ファイバーリソースを節約し、柔軟な導入を実現します。

短所: 特にスプリット比が高い場合 (1×64 など)、スプリッターには高いパフォーマンスが必要です。

第 2 レベルの分割では、PLC スプリッタがカスケード接続されて 2 レベルの分割構造を形成します。この構成は、ユーザーが広範囲に分散し、遠く離れているシナリオに適しています。

一般的な構成: プライマリ スプリッタ (1×4) セカンダリ スプリッタ (1×8)、合計 32 ユーザーをサポートします。

あdvantages: より広い範囲をカバーし、田舎や遠隔地に適しています。

短所: 導入の複雑さが増し、コストが若干高くなります。

あccording to actual deployment needs, PLC splitters have a variety of packaging forms, suitable for different scenarios:

3. FTTHにおけるPLCスプリッタの利点

3.1 高い信頼性と安定性

PLC スプリッターは半導体プロセスを使用して製造されており、一貫性と安定性が高く、さまざまな環境条件に適しています。

の operating temperature range is usually -40°C to 85°C, with strong adaptability.

3.2 低い挿入損失と高い均一性
挿入損失が低いため、光信号の伝送効率が高くなります。

信号の不均衡によるパフォーマンスの低下を回避するために、チャネル間で電力を均等に分配します。

3.3 広い動作波長範囲
1260nm～1650nmの幅広い波長範囲に対応し、CATVやデータ伝送など、さまざまな伝送ニーズに対応します。

3.4 高い費用対効果
FBT (融着テーパー) スプリッターと比較して、PLC スプリッターは高い分割比でコスト面での利点が大きくなります。

大規模導入に適しており、ネットワーク全体の構築コストを削減します。

3.5 設置とメンテナンスが簡単
受動デバイスなので外部電源が不要で、設置とメンテナンスのプロセスが簡素化されます。

さまざまなパッケージ形式で、さまざまなデバイスに簡単に統合できます。

4. PLCスプリッタとFBTスプリッタの比較

FTTH 導入の継続的な拡大に伴い、 PLCスプリッター 特に 10G/25G PON などの高帯域幅要件をサポートするシナリオでは、その利点がさらに明らかになるでしょう。今後、製造プロセスのさらなる最適化とコスト削減により、PLCスプリッタはより多くの分野で重要な役割を果たし、光通信技術の継続的な発展を促進すると予想されます。

一般的な包装形態は何ですか 光ファイバーPLCスプリッターs ?
光ファイバー PLC スプリッターの一般的なパッケージ形式には、ベア ファイバー (ミニ モジュール)、ABS ボックス、LGX ボックス、ラックなどがあります。各パッケージ形式には、特定のアプリケーション シナリオと利点があります。

ベアファイバー（ミニモジュール）： このパッケージ形式にはコネクタがなく、入出力はベア ファイバとして設計されており、通常はリボン ファイバ出力を使用します。裸ファイバ スプリッタは、ケーブル コネクタ ボックス、光ファイバ配電盤など、あまり分解されない用途に適しています。

あBS box: あBS box PLC splitters use plastic ABS shells to provide good optical components and cable protection. This packaging form is compact and flexible to install, suitable for installation in various wiring cabinets or chassis. The input end fiber and the output end fiber are on a layer of splitter waveguide made of quartz substrate. The structure is compact and small, which can provide easier and more flexible wiring. It can be directly installed in various existing junction boxes without leaving a large installation space.

LGXカセット： の LGX Cassette PLC splitter has a sturdy metal box and can be used independently or installed in a standard fiber distribution frame or fiber chassis. This packaged splitter is pre-terminated with a fiber adapter, which can quickly achieve reliable fiber connection and is suitable for plug-and-play network integration. It does not require file fusion or technician intervention, reducing the risk during installation.

ラックマウント型: の rack-mounted PLC splitter is designed for standard 19-inch cabinet installation and can meet the requirements of high wiring density in data centers or server rooms.

このパッケージ化されたスプリッタは通常、金属製のボックスにパッケージ化されており、光ファイバ プロジェクトに簡単に設置でき、PLC スプリッタ デバイスを適切に保護します。 SC、LC、FC、ST コネクタなどのさまざまなアダプタ取り付けインターフェイスがあり、FTTX プロジェクト、ケーブル TV システム、データ通信センターで広く使用されています。

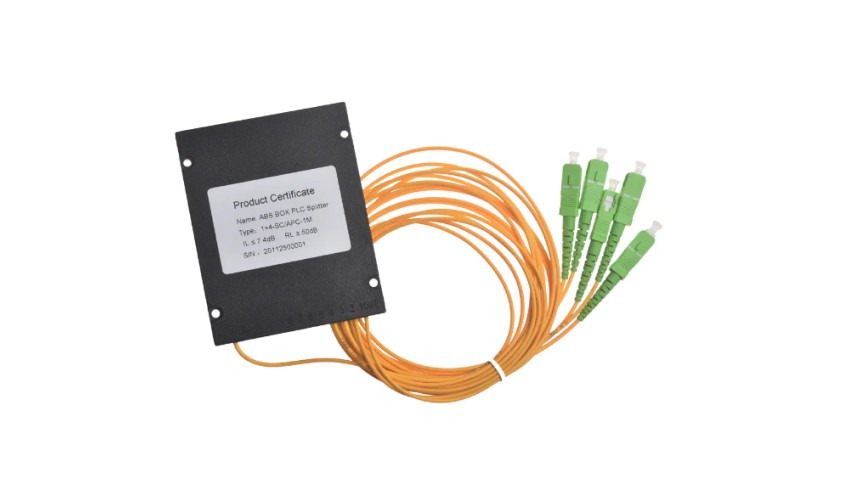

ABSカセットの特徴は何ですか PLC光スプリッタ ?
あBS box-type PLC optical splitter is an integrated waveguide optical power distribution device based on quartz substrate. It is widely used in passive optical network (PON) systems to evenly distribute optical signals from the central office (OLT) to multiple end users (ONT). Its features are as follows:

コンパクトな構造: の ABS box-type PLC optical splitter is encapsulated in a plastic ABS shell, which is small in size and compact in structure, easy to install and maintain. This design allows it to be easily installed in various wiring cabinets or chassis without taking up a lot of space.

良好な分割均一性: 平面光導波路技術の使用により、ABS ボックス型 PLC 光スプリッタは光信号の均一な分配を実現でき、各チャネル間のパワー差は非常に小さく、通常は 1dB 未満であり、信号伝送の安定性と一貫性が保証されます。

低い挿入損失と低い偏波依存損失 (PDL): の ABS box-type PLC optical splitter has the characteristics of low insertion loss and low PDL, which makes the optical signal less lost during transmission and improves the overall performance of the system.

広い動作波長範囲: の operating wavelength range of ABS box-type PLC optical splitter is usually 1260nm to 1650nm, which is suitable for a variety of transmission needs, including FTTH, PON, CATV and other systems.

高い信頼性と安定性: あBS box-type PLC optical splitter adopts high-quality materials and advanced manufacturing technology, has good environmental adaptability and stability, and can operate normally in the operating temperature range of -40°C to 85°C.

設置とメンテナンスが簡単: の structural design of ABS box-type PLC optical splitter makes it easy to install without complicated debugging process. In addition, its modular design is also easy to maintain and replace.

国際規格への準拠: あBS box-type PLC optical splitter complies with international standards such as Telcordia GR-1209-CORE and GR-1221-CORE, ensuring its compatibility and reliability in practical applications.

多様な分割モード: あBS box-type PLC optical splitter provides multiple splitting modes such as 1×N and 2×N to meet the needs of different application scenarios, such as 1×2, 1×4, 1×8, 1×16, 1×32, 1×64, etc.

環境保護と安全性: あBS box-type PLC optical splitter is made of high-quality ABS material, which complies with the European ROHS environmental protection standard, ensuring the environmental protection and safety of the product.
