平面光波回路スプリッター (PLC) とは何ですか?

2025-11-01

今日の急速に発展する情報時代において、光ファイバー通信ネットワークはデータ伝送の基礎となっています。ファイバー・トゥ・ザ・ホーム (FTTH)、パッシブ・オプティカル・ネットワーク (PON)、またはデータ・センターのいずれであっても、コア・コンポーネントは不可欠です。平面光波回路スプリッター (PLC) .

PLC は、平面導波路 (PLC) テクノロジーに基づく光パワー管理デバイスです。その主な機能は、1 つまたは 2 本の光ファイバーからの光信号を複数の光信号に均等または比例的に分割し、それらを複数のエンドユーザーまたはデバイスに配信することです。簡単に言えば、上り信号を複数の下流パスに分配する責任を負う「光信号交通警察官」のような役割を果たします。

コアテクノロジーと動作原理: PLC スプリッター

PLC スプリッターは、高度な半導体プロセス (二酸化ケイ素ガラス導波路など) を使用して製造されます。光導波路構造は、フォトリソグラフィーやエッチングなどのプロセスを通じて非常に小さなチップ上に作成され、光信号の結合、分割、分配を可能にします。この技術は、高精度、小型、広い動作波長範囲、高い信頼性などの利点をもたらします。

PLC スプリッタの主な機能と利点

従来の融合バイコニカルテーパー (FBT) スプリッターと比較して、光ファイバー PLCスプリッター最新の光通信ネットワークには次のような大きな利点があります。

優れた分割比均一性: PON ネットワークでの高品質通信に不可欠な、各出力ポートに割り当てられる光パワーの差を最小限に抑えます。
コンパクトかつコンパクト： PLCチップのサイズが小さいため、ボックス型スプリッタや小型スプリッタなどのさまざまな製品形態へのパッケージ化が容易で、限られたスペースへの設置が容易になります。
低い挿入損失: 光信号がスプリッターを通過する際の電力損失が最小限に抑えられ、伝送距離と信号品質の両方が確保されます。
広い動作波長: 1260nm ～ 1650nm の範囲で動作し、EPON や GPON などのさまざまな PON テクノロジーのアプリケーション要件を満たします。
高い信頼性と安定性: 堅牢なパッケージと高品質の素材を採用し、過酷な環境でも長期間安定して動作します。

光ファイバーネットワークにおける PLC スプリッターのアプリケーション

光ファイバー PLCスプリッターはパッシブ光ネットワーク (PON) に不可欠なコアコンポーネントであり、さまざまなシナリオで広く使用されています。

ファイバー・トゥ・ザ・ホーム (FTTH)

中央局 (OLT) とユーザーのユニット (ONU) の間で、PLC スプリッターは 1 つの OLT ポートからの光信号を数十、場合によっては数百のユーザーに分配します。これは、家庭のブロードバンドアクセスを可能にするために非常に重要です。

データセンター

高密度接続と高速データ伝送の要求を満たすために、光信号の配信とルーティングに使用されます。

光ファイバーセンサーネットワーク

信号の監視と配信に使用されます。

一般的な仕様には、さまざまなサイズのネットワークの設計要件を満たすために、1x2、1x4、1x8、1x16、1x32、さらには 1x64 スプリッターが含まれます。

高品質の光ファイバー PLC スプリッターを選択するには?

PLC 光ファイバスプリッタを選択する場合は、次の技術パラメータと要素を優先する必要があります。

分割率とポート数: 実際のネットワーク設計に基づいて、必要な分割仕様を決定します。
挿入損失 (IL): 損失は低いほど良いです。
リターンロス (RL): RL 値が高いほど、反射信号が少なく、パフォーマンスが優れていることを示します。
均一性: 出力ポート間の電力配分の差が許容範囲内であることを確認してください。

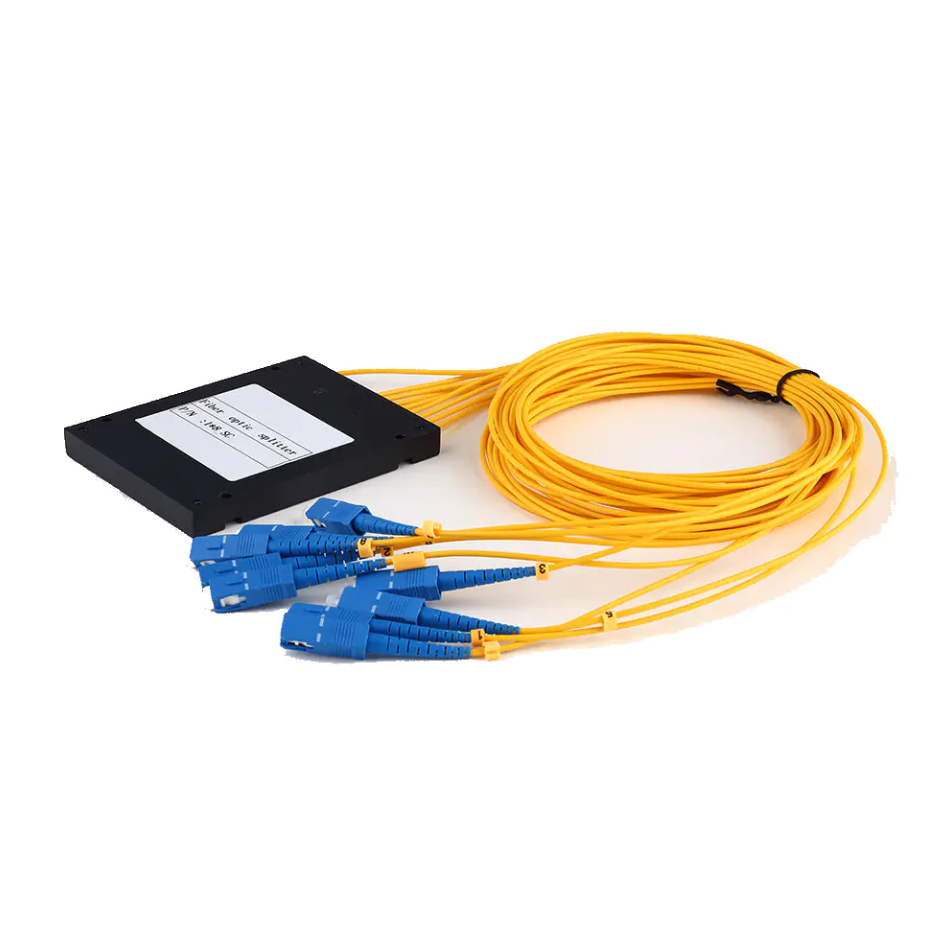

包装タイプ: 設置環境に応じてベアファイバ、リボン、ミニチュアスチールチューブ、ABSボックス、ラックマウントタイプからお選びいただけます。

要約すると、光ファイバー通信ネットワークの強力な「分割」ツールとして、光ファイバーのパフォーマンスは PLCスプリッターネットワーク全体の効率と信頼性が直接決まります。 5G やクラウドコンピューティングなどのテクノロジーの徹底的な発展に伴い、PLC スプリッターに対する需要と性能要件は増加し続け、光通信業界はより効率的でインテリジェントな未来に向かって推進されます。
