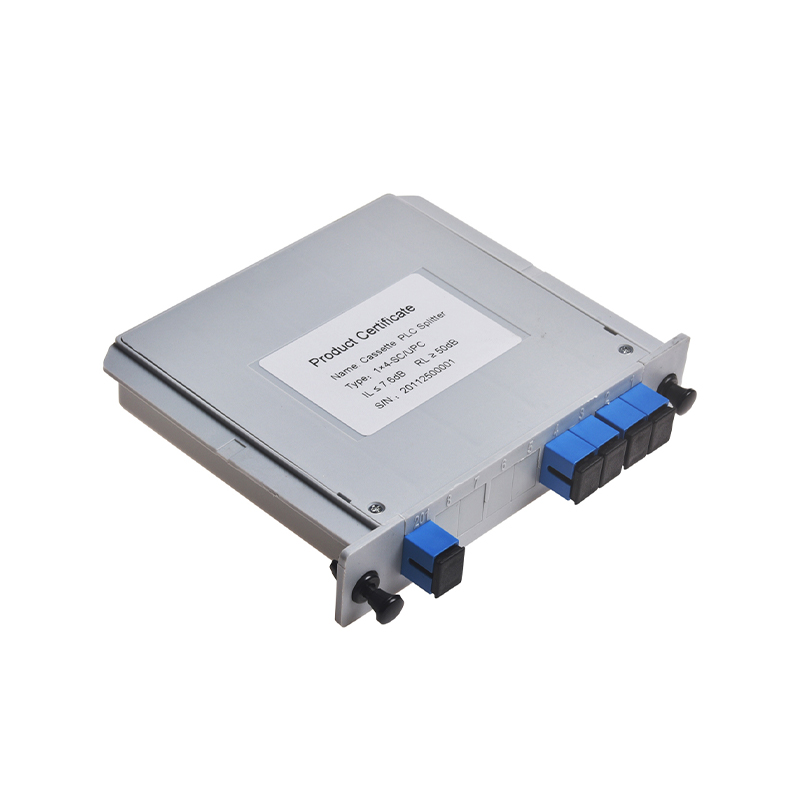

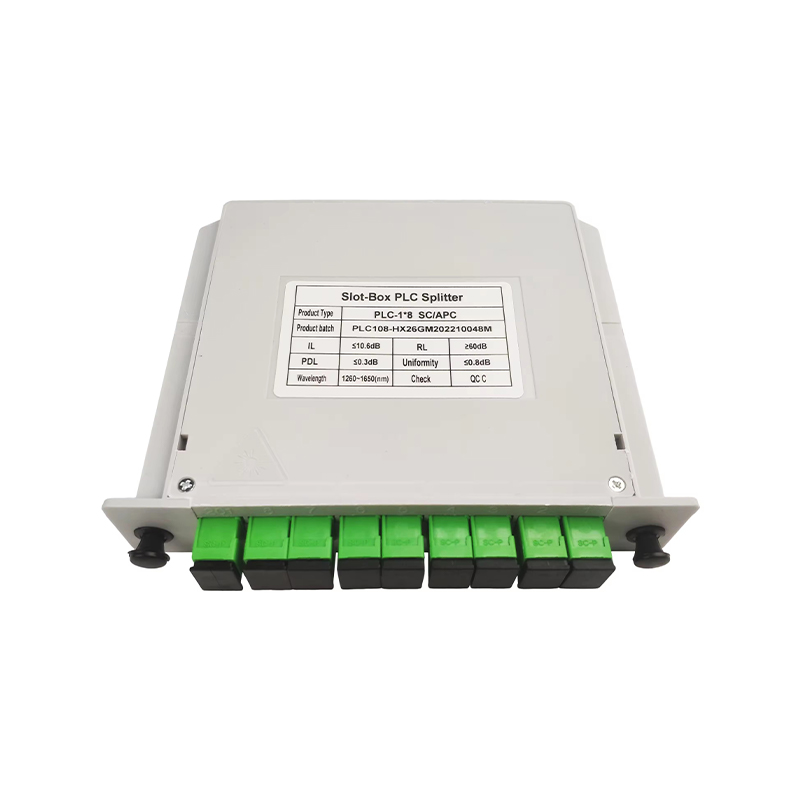

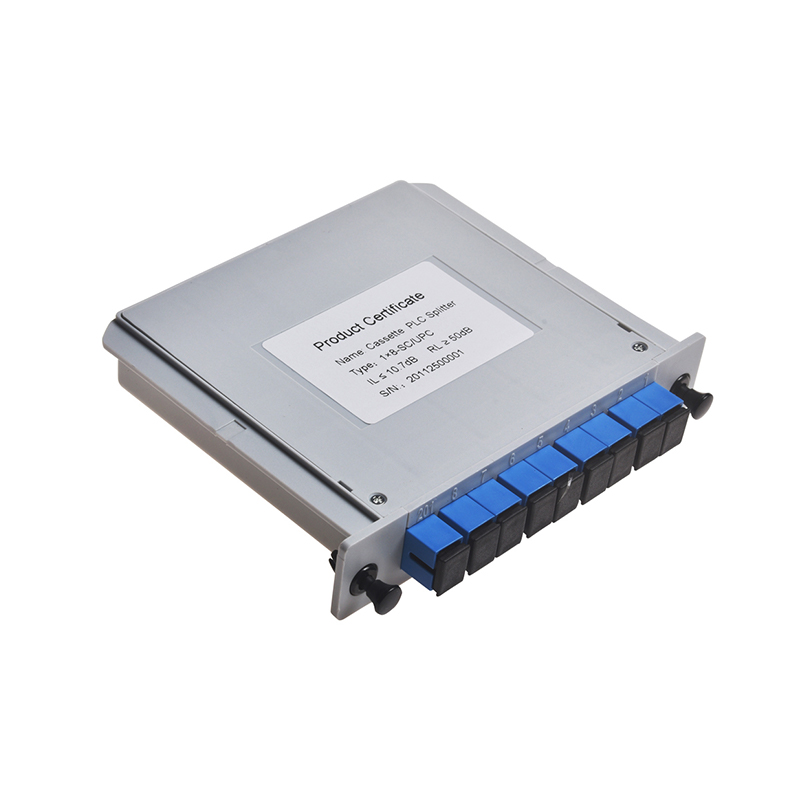

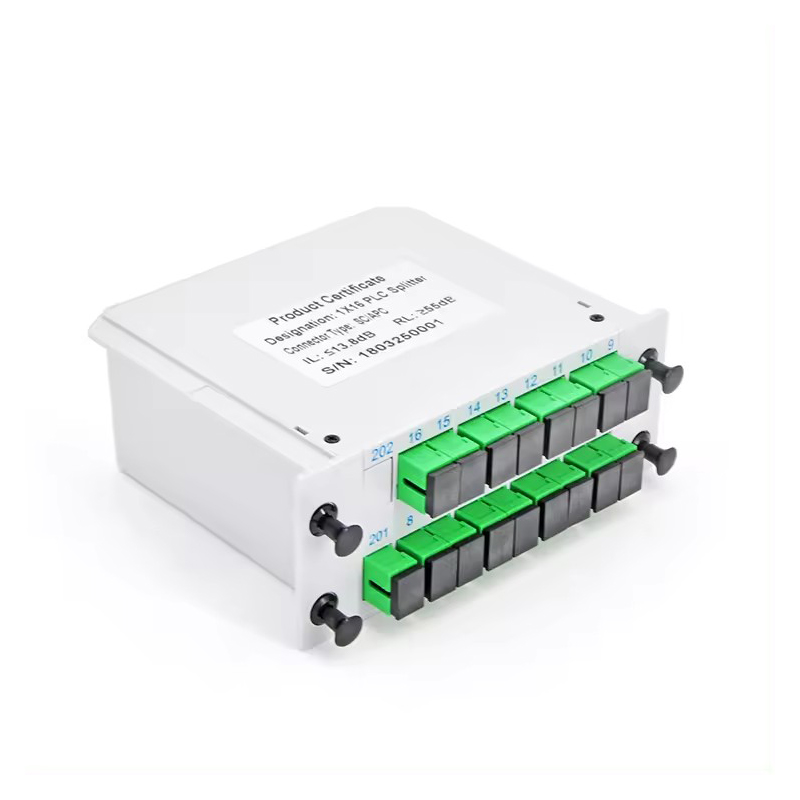

LGX カセット光ファイバー PLC スプリッター

LGX カセット光ファイバー PLC スプリッターは、さまざまなファイバー タイプとコネクタ タイプをサポートし、さまざまな LGX 標準パネルと互換性があるため、データ センター、電気通信ネットワーク、セキュリティ ネットワークにおいて非常に柔軟です。
LGX カセットは、さまざまな分割比を提供し、シングルモードまたはマルチモード ファイバーをサポートし、必要に応じて長さとインターフェイス タイプをカスタマイズできます。さらに、モジュール設計により、展開と拡張がより便利になり、さまざまなサイズのネットワーク ニーズに適しています。

私たちについて

Ningbo Goshining Communication Technology Co., Ltd.は、高品質で一流のサービスを備えたあらゆる種類の光ファイバー製品を設計、製造、販売する企業であり、これによりすべての顧客の需要に応え、ワンストップサービスを提供できます。当社の製品には、光ファイバー高速コネクタ、パッチ コード、PLC スプリッタ、ケーブル、配電ボックス、スプライス クロージャ、ターミナル ボックスなどが含まれます。また、独自のブランドの開発を支援するカスタマイズ サービスも提供しています。

証明書
ニュース
  • Mar 13, 2026_Goshining

    OM3 パッチコードと OM4 パッチコードの違いは何ですか?

    OM3 と OM4 パッチ コードの主な違いは、帯域幅と伝送距離にあります。OM4 は、OM3 の 2000 MHz/km の 2 倍以上である 4700 MHz/km の実効モーダル帯域幅 (EMB) を提供し、150 メートルで 100G イーサネットをサポートします (OM3 ではわずか 100 メートルです)。 どちらも同じ 50/125μm コア/クラッド構造を共有するマルチモード ファイバ タイプですが、OM4 はより洗練されたファイ...
    続きを読む
  • Mar 06, 2026_Goshining

    光ファイバ スプライス クロージャはどのように選択すればよいですか?

    適切な光ファイバー スプライス クロージャーを選択することは、結局のところ、 4 つの重要な要素: 設置環境、ケーブル差込口構成、心線数の容量、および封止方法 。これらを正しく行うと、20 年間スプライスを保護するクロージャーが得られます。これらを誤解すると、湿気の侵入や機械的故障により、ネットワーク セグメント全体が停止する可能性があります。このガイドでは、適切な判断に役立つように、特定のデータを使用して各要因を分析します。 ...
    続きを読む
  • Feb 28, 2026_Goshining

    光ファイバーケーブルのメンテナンスコストと長期信頼性を確保する方法は?

    光ファイバーケーブル は、現代の通信システムの重要なコンポーネントとして、その高帯域幅、長距離伝送、および干渉に対する耐性により、さまざまな分野で広く使用されています。しかし、多くの人は光ファイバーケーブルのメンテナンスコストと長期的な信頼性について懸念を抱いています。実際には、光ファイバー ケーブルのメンテナンス コストは比較的低く、特にシステムが設計および設置段階で綿密に計画されている場合には、その後のメンテナンスの必要性を効果的に減らすこ...
    続きを読む
LGX カセット光ファイバー PLC スプリッター Industry knowledge

LGX カセット光ファイバー PLC スプリッター は、平面光導波路 (PLC) テクノロジーに基づく光受動デバイスで、標準 LGX (Lucent Gateway Exchange) サイズのモジュラー ボックスにパッケージ化されています。その中心的な機能は、光信号のポイントツーマルチポイント伝送を実現するために、事前に設定された分割比に従って入力光信号のエネルギーを複数の出力ポートに均等に分配することです。

1. コア技術: PLC
動作原理: 半導体技術を使用して、高精度の光導波路経路が石英基板上に作成されます。入力光信号は導波路分割領域で結合および分割されます。
主な特徴:
スプリットの均一性: 各出力ポートの光パワーは非常に安定しています。
波長非依存性：1260nm～1650nmの広い波長範囲で安定して動作します（シングルモード光ファイバの主要通信帯域をカバー）。
高い安定性と信頼性: 全ガラス経路構造、優れた環境適応性、長寿命。
コンパクト性：チップサイズが小さく、高密度集積実装が容易です。

2. LGXボックス包装の特徴
LGX (Lucent Gateway Exchange) ボックスのパッケージングは、Ningbo Goshining の標準化された生産の重要な具体化です。 IEC 61754 などの国際規格に厳密に従っています。一般的な幅は 1 インチ (25.4 mm) の倍数で、標準の光ファイバー配線フレーム (ODF)、配線ボックス (ODB)、およびクロスコネクト ボックス (OCC) の LGX アダプター パネルにシームレスに適合できます。
標準化されたサイズ: IEC 61754 およびその他の規格で定義された LGX シェル仕様 (通常幅 1 インチ/25.4 mm の倍数) に準拠しており、標準の光ファイバ配線フレーム (ODF)、光ファイバ配線ボックス (ODB)、光ファイバ クロスコネクト ボックス (OCC) のユニバーサル LGX アダプタ パネルに簡単に取り付けられます。
モジュラー設計: プラグアンドプレイ構造により、設置、メンテナンス、拡張、ポート管理プロセスが簡素化されます。
ポート保護: アダプタ (SC、LC、FC など) またはピグテール コンセントを提供して、光ファイバ コネクタの端面を効果的に保護します。
内部構造: 通常、PLC スプリッター チップ、入力/出力ファイバー アレイ (FA)、適合する接着剤、補強コンポーネントなどが含まれており、光学性能と機械的強度を確保するために金属または高強度プラスチック シェルにカプセル化されています。

3. 主な技術パラメータ
寧波ゴーシャイニングは、1x2から1x64、2x4から2x32までの全範囲の分岐比を提供し、顧客のニーズに応じて特殊な分岐比製品をカスタマイズできます。
以下のパラメータは代表的な仕様であり、具体的な値はモデル（分岐比、ポートタイプ）によって異なります。
分岐比 - 共通: 1x2、1x4、1x8、1x16、1x32、1x64。 2x4、2x8、2x16、2x32 など
動作波長 - 1260nm ～ 1650nm (通常、シングルモード システム帯域: O/E/S/C/L 帯域をカバー)
挿入損失 (IL) - 追加損失均一性偏差の理論上の最小値。例: 1x32 の標準値は約 16.5dB ～ 17.5dB
均一性 - 各出力ポートの損失の違いを特徴付けます。例: ≤ 1.0 dB (1xN)
偏波依存損失 -- (PDL) ≤ 0.3 dB
指向性/リターンロス -- (RL) ≥ 55 dB (入力端)
動作温度 -- 40°C ~ 85°C (業界標準)
保存温度 -- -40°C ~ 85°C
ファイバータイプ -- G.652.D シングルモードファイバー
アダプターのタイプ -- SC/UPC、SC/APC、LC/UPC、LC/APC、FC/UPC など (オプション)
パッケージ サイズ -- 標準 LGX (例: 1U の高さで複数のモジュールを収容可能)

4. 典型的なアプリケーションシナリオ
パッシブ光ネットワーク (PON): FTTx (Fiber to the Home/Building/Node) ネットワークのコア光スプリッター ノード (例: OLT と複数の ONU/ONT 間の信号分配)。
ファイバー分配フレーム/ボックス (ODF/ODB): 中央コンピューター室とデータセンターの内部光パス分配と管理。
Fiber to the Antenna (FTTA): 分散型ワイヤレス アクセス ネットワーク (DAS) および 5G フロントホール/ミッドホール ネットワークにおける光信号の分割。
ケーブル TV (CATV): HFC ネットワークにおける光信号の多地点配信。
テストと測定: 単一の光源信号を複数のテスト機器または監視ポイントに同時に分配する必要がある場合。

5. 選定と設置のポイント
分割率: ネットワーク トポロジとエンド ユーザーの数に応じて決定されます。
ポート タイプ: システム内の既存のファイバー コネクタ (SC、LC、FC) および端面 (UPC ブルー、APC グリーン) に適合するアダプターを選択します。
設置環境: デバイス (ODF/ODB) が標準の LGX カセット モジュールの取り付けをサポートしていることを確認します。
ファイバー管理: ピグテールの過度の曲げや圧迫を避けるために、設置中はファイバーの曲げ半径 (≥ 30mm) に注意してください。
クリーニング: 取り付けて接続する前に、専門ツールを使用してファイバー コネクタの端面とデバイス ポートをクリーニングする必要があります。
