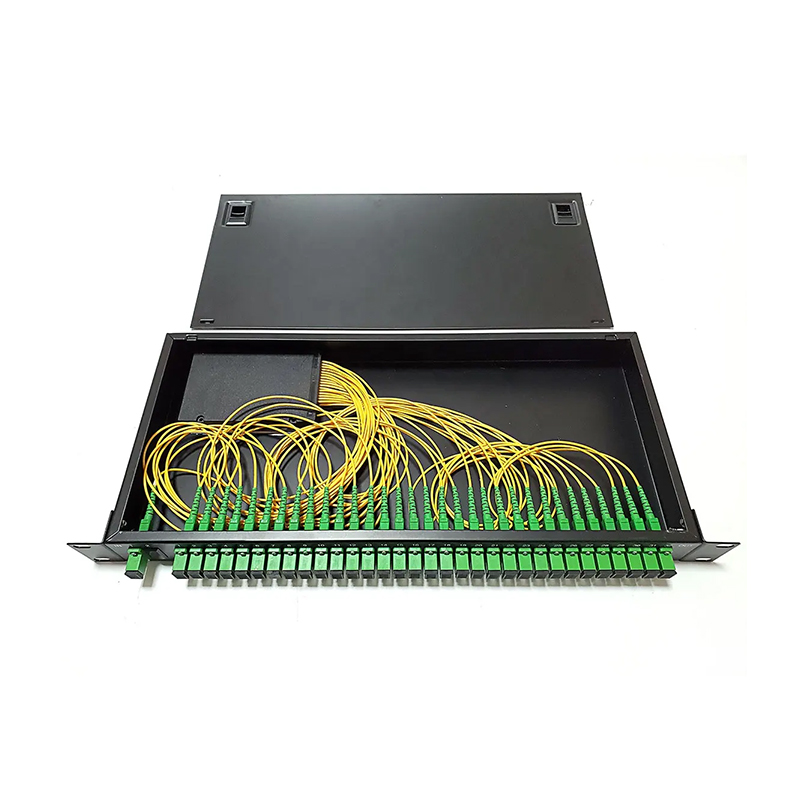

ラックマウント可能な光ファイバー PLC スプリッター

Rack-Mountable Fiber Optic PLC Splitter devices are usually equipped with pre-installed routing guides and quick removal functions for easy on-site installation and maintenance. In addition, its modular design makes fiber management and connection more convenient.

Rack-Mountable is compatible with a variety of PON technologies such as EPON, GPON, BPON and XGS-PON, and can meet bandwidth requirements from Gigabit to 10Gbps and even higher.
Due to its passive design, Rack-Mountable does not require an external power supply, reducing operating costs and improving the energy efficiency of the network. Its high cost-effectiveness makes it an ideal choice for FTTH network deployment.

私たちについて

Ningbo Goshining Communication Technology Co., Ltd.は、高品質で一流のサービスを備えたあらゆる種類の光ファイバー製品を設計、製造、販売する企業であり、これによりすべての顧客の需要に応え、ワンストップサービスを提供できます。当社の製品には、光ファイバー高速コネクタ、パッチ コード、PLC スプリッタ、ケーブル、配電ボックス、スプライス クロージャ、ターミナル ボックスなどが含まれます。また、独自のブランドの開発を支援するカスタマイズ サービスも提供しています。

証明書
ニュース
  • Mar 13, 2026_Goshining

    OM3 パッチコードと OM4 パッチコードの違いは何ですか?

    OM3 と OM4 パッチ コードの主な違いは、帯域幅と伝送距離にあります。OM4 は、OM3 の 2000 MHz/km の 2 倍以上である 4700 MHz/km の実効モーダル帯域幅 (EMB) を提供し、150 メートルで 100G イーサネットをサポートします (OM3 ではわずか 100 メートルです)。 どちらも同じ 50/125μm コア/クラッド構造を共有するマルチモード ファイバ タイプですが、OM4 はより洗練されたファイ...
    続きを読む
  • Mar 06, 2026_Goshining

    光ファイバ スプライス クロージャはどのように選択すればよいですか?

    適切な光ファイバー スプライス クロージャーを選択することは、結局のところ、 4 つの重要な要素: 設置環境、ケーブル差込口構成、心線数の容量、および封止方法 。これらを正しく行うと、20 年間スプライスを保護するクロージャーが得られます。これらを誤解すると、湿気の侵入や機械的故障により、ネットワーク セグメント全体が停止する可能性があります。このガイドでは、適切な判断に役立つように、特定のデータを使用して各要因を分析します。 ...
    続きを読む
  • Feb 28, 2026_Goshining

    光ファイバーケーブルのメンテナンスコストと長期信頼性を確保する方法は?

    光ファイバーケーブル は、現代の通信システムの重要なコンポーネントとして、その高帯域幅、長距離伝送、および干渉に対する耐性により、さまざまな分野で広く使用されています。しかし、多くの人は光ファイバーケーブルのメンテナンスコストと長期的な信頼性について懸念を抱いています。実際には、光ファイバー ケーブルのメンテナンス コストは比較的低く、特にシステムが設計および設置段階で綿密に計画されている場合には、その後のメンテナンスの必要性を効果的に減らすこ...
    続きを読む
ラックマウント可能な光ファイバー PLC スプリッター Industry knowledge

の ラックマウント型光ファイバーPLC (平面光導波路) スプリッターは、標準の 19 インチ通信ラックに設置される受動光デバイスです。その中心的な機能は、単一の入力光信号を複数の出力ポート (1x4、1x8、1x16、1x32、1x64 など) に分割することです。そのコアは、分割を実現するための石英基板上の光導波路回路に基づいており、正確な分割比、波長の影響を受けない (1260 ～ 1650nm)、および偏波関連の損失が低いという特性を備えています。

1. 物理的構造と特性
ハウジング: 標準 19 インチ ラック幅 (通常は高さ 1U または 2U) の金属シェルで、放熱性と電磁シールド性に優れています。
モジュラー設計: 通常、複数の独立した PLC スプリッター モジュール (プラグイン カードやトレイ タイプなど) が含まれており、柔軟な構成と拡張をサポートします。
ポート: 入力/出力ポートは、操作が簡単なようにパネルの前面にある標準の光ファイバー アダプター (SC/UPC、LC/UPC など) です。ポート構成は明確にマークされています (IN、OUT1 ～ OUTn など)。
ピグテール タイプ: 内部接続には通常、耐屈曲性のシングルモード ファイバー (G.657.A1/A2 など) が使用されます。
取り付け: EIA-310-D 規格に準拠し、19 インチ通信キャビネット/ラックにネジで固定されるラック取り付け耳を提供します。
Goshining Advantage: ネットワーク トポロジに合わせてカスタマイズ可能なポート構成と分割比。

2. 主要な光学性能パラメータ
スプリット比: 明確なスプリット比 (1:4、1:32 など)。
動作波長: 通常は 1260nm ～ 1650nm の範囲をサポートし、シングルモード ファイバー (O/E/S/C/L 帯域) の主要な通信ウィンドウをカバーします。
挿入損失: スプリッタを通過する信号の固有の減衰。標準値は、分割比が増加するにつれて増加します (例: 1x8 は約 10.5dB ± 0.8dB)。
均一性: 各出力ポート間の挿入損失の最大差 (標準値: ≤1.0dB)。
偏波依存損失: 入力光の偏波状態の変化によって引き起こされる損失変化 (代表値: ≤0.2dB)。
指向性: 入力ポートと出力ポート間のアイソレーション (標準値: ≥55dB)。
リターンロス: 入射光パワーに対する入力ポートでの反射光パワーの比 (UPC インターフェイスの標準値: ≥50dB)。
動作温度範囲: 通常 -40°C ～ 85°C (または -5°C ～ 70°C)。
保管温度範囲: 通常 -40°C ～ 85°C。
優れた品質: 厳格なテストにより、業界をリードする一貫性と寿命が保証されます。

3. 主な利点
高密度の統合: 限られたラック スペースに多数の分岐ポートを統合し、スペース利用を最適化します。
集中管理: 中央マシンルーム、光配線フレーム (ODF)、または基地局での統一配線、保守および管理が容易になります。
高い信頼性：PLCチップ技術は成熟しており、構造は安定しており、可動部品がなく、耐用年数が長いです。
環境適応性: 頑丈な筐体により、優れた物理的保護と温度安定性を実現します。
優れた一貫性: PLC テクノロジーにより、各チャネルの損失と波長応答の一貫性が高くなります。
広い動作帯域幅: 現在および将来の主流のシングルモード ファイバー通信波長をサポートします。

4. 典型的なアプリケーションシナリオ
Fiber to the Home (FTTH/PON ネットワーク): 1 本のフィーダー ファイバーから局舎 (OLT 側) または光分配ポイント (ODN の光分岐点) の複数のユーザー (ONU) への信号分配を実現します (共用 1310/1490/1550nm)。
ケーブル TV (CATV) 光伝送: 光ノードでダウンリンク ブロードキャスト信号を配信します (一般的に使用される 1550nm)。
光ファイバー ローカル エリア ネットワーク (LAN) およびデータ センター: バックボーン光ファイバーの信号配信に使用されます。
分散アンテナ システム (DAS): 光学的に搬送される RF 信号を複数のアンテナに分散します。
テストと監視: 信号を複数のテスト機器または監視ポイントに同時に配信します。

5. インストールと展開に関する考慮事項
キャビネットのスペースと放熱: 十分なラック スペース (U 位置) を計画し、キャビネットが十分に換気されていることを確認します。
ファイバー管理: ケーブル管理リングや光ファイバー トラフなどのツールを使用して、入出力ピグテールを規則正しくレイアウトし、過剰な曲げ (曲げ半径 ≥ 30 mm) やはみ出しを避け、さらなる損失や損傷を防ぎます。メンテナンス作業のために適切な長さのファイバーを確保してください。
ポートのクリーニング: 接続を取り付ける前に、専門の光ファイバ クリーニング ツールを使用して光ファイバ コネクタの端面とスプリッタ アダプタの内部をクリーニングし、損失の増加や接続障害の原因となる粉塵汚染を防ぎます。
接続操作: アダプタの種類 (SC/LC など) と端面の種類 (UPC/APC など) を合わせて、プラグがアダプタに完全に挿入され、所定の位置にロックされていることを確認します。
ラベル識別: 将来のメンテナンスとトラブルシューティングを容易にするために、入力ポートと出力ポートの対応関係と目的を明確にマークします。
テスト検証: 設置後、光パワー メーターと安定した光源を使用してエンドツーエンドのリンク損失テストを実行し、スプリッターのパフォーマンスとリンク全体が規格を満たしているかどうかを検証します。

6. 関連する規格と認証
の design, production and testing of rack-mounted PLC splitters usually follow international and industry standards, including but not limited to:
Telcordia GR-1209-CORE / GR-1221-CORE
IEC 61300-3 (一連の規格)
IEC 61753-1 & IEC 61753-021-2 / 021-3
TIA/EIA-455-B（FOTPシリーズ）
ITU-T G.671
RoHS (有害物質の使用制限指令)
